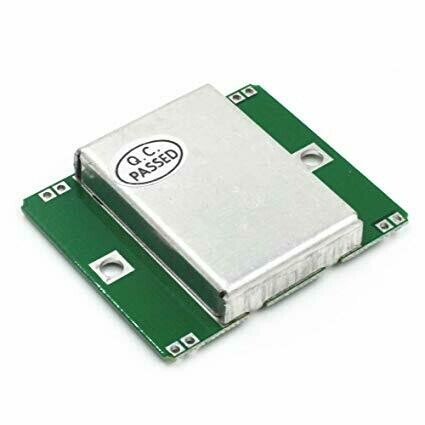

Modul Doppler HB100 Radar

Modul senzor radar tip Doppler.

Modulul HB 100 foloseste microunde 10.525GHz tip Doppler pentru detectarea obiectelor aflate in miscare. Acest modul are avantajul detectarii miscarii oricarui obiect (nu neaparat persoane) pe o distanta de peste 20 metri.

Principiul de functionare se bazeaza pe undele radio care ajung la obiect si reflecta inapoi catre modul. In cazul miscarii catre acesta, undele radio se comprima (marind frecventa acestora); in cazul indepartarii de acesta, undele radio se extind (micind frecventa); in cazul obiectelor imobile, undele nu se modifica, frecventa acestora fiind nemodificata.

Emisie:

Frecventa transmisie: 10.525 GHz

Acuratete frecventa: 3MHz

Putere output (minim): 13dBm EIRP

Tensiune operare: 5V ± 0.25V

Curent operare (CW): 60mA max., 37mA normal

Harmonic emission: <-10dBm

Pulse mode:

Curent normal (5% DC): 2mA typ.

Pulse Width (Min.): 5uSec

Load cycles (Min.): 1%

Receptie:

Sensibilitate: (10dB S / N ratio) 3Hz to 80Hz band width:-86dBm, 3Hz to 80Hz bandwidth of clutter 10uV

Castig antena: 8dBi

Vertical 3dB beamwidth: 36 grade

Horizontal 3dB beam width: 72 grade

Greutate: 8 grame
