Modul Wifi ESP8266 Transreceiver, ESP-01

Modul WiFI ESP01, ESP8266, serial, transmisie receptie. Modulul permite accesul microcontrolerelor la reteaua Wi-Fi. Poate fi operat independent avand la dispozitie 2 pini GPIO sau poate fi folosit impreuna cu un alt microcontroler precum Arduino pentru a adauga capabilitati de retea Wi-Fi, comunicarea intre cele doua placi realizandu-se prin interfata seriala RX si TX.

Modulul se poate conecta la un router WiFi sau poate fi folosit ca Host la care se vor putea conecta atat telefoane cat si alte module cu WiFi.

Specificatii:

Serial/UART baud rate: 115200 bps

Integrated TCP/IP protocol stack

Tensiune alimentare: 3.3V

I/O toleranta: 3.6V Max

Consum curent regular: ~70mA

Consum curent maxim: ~300mA

Curent Standby: <10mA

+19.5dBm output in 802.11b mode

Flash Memory Size: 1MB (8Mbit)

WiFi security modes: WPA, WPA2

WIFI Wireless Transceiver Module

Moduri functionare: AP, STA, AP+STA (setabil prin comanda AT)

Dimensiuni mm: 24.8 x 14.3mm

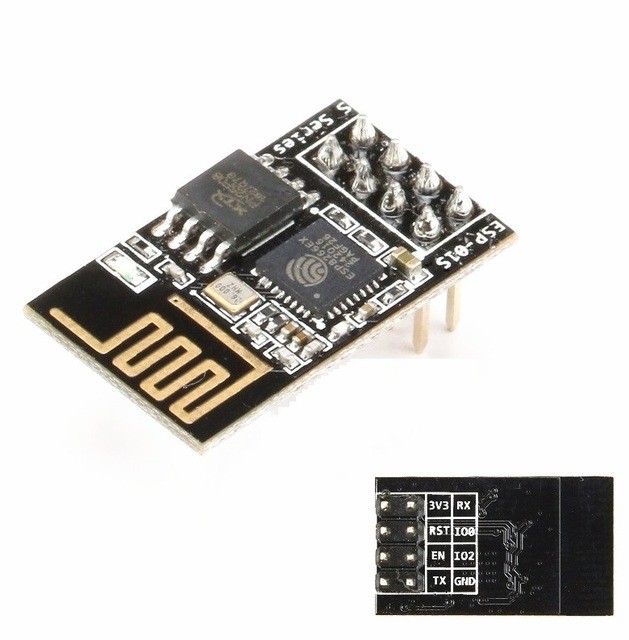

Pinout:

Tutorial:

Modulul opereaza in doua moduri: "Run Mode"  si "Flash Mode". Pentru a putea incarca un cod in placa este necesara setarea acestuia in modul Flash. Acest lucru se realizeaza prin legarea pinilor GND si GPIO0 impreuna inainte de a alimenta modulul. Legarea pinilor ulterior alimentarii nu va avea niciun efect.

Pentru programarea prin Arduino IDE, va trebui sa descarcati in "boards manager" placa ESP8266. Pentru acest lucru, in File->Preferences->Settings la casuta "Additional Boards URL" va trebui sa adaugati urmatorul link: http://arduino.esp8266.com/stable/package_esp8266com_index.json

Ulterior veti gasi prin cautarea textului "esp8266", in boards manager, ESP8266 by "ESP8266 Community". Instalati ultima versiune disponibila, conectati placa prin programatorul ales in Flash Mode, alegeti portul si selectati placa "Generic ESP8266".

Important: incarcarea unui program in placa va dezactiva comenzile AT. In functie de lot exista posibilitatea ca placa sa nu execute comenzile AT din fabrica (placi programate in modul SPI DIO spre exemplu). Pentru activarea comenzilor AT, urmati pasii urmatori:

Trecerea placii in modul AT:

Cu placa in Flash mode conectata la PC, rulati ESP FLASH DOWNLOAD TOOL. Veti gasi fisierele necesare in sectiunea Download a produsului.

Folositi setarile din imaginea de mai jos:

Restabiliti adresa corecta in sectiunea "Download Path Bin". Fisierele sunt stocate in ordine in folderul "ESP8266_FLASH" descarcat, incepand cu "blank.bin". Alegeti portul corect si apasati START.
