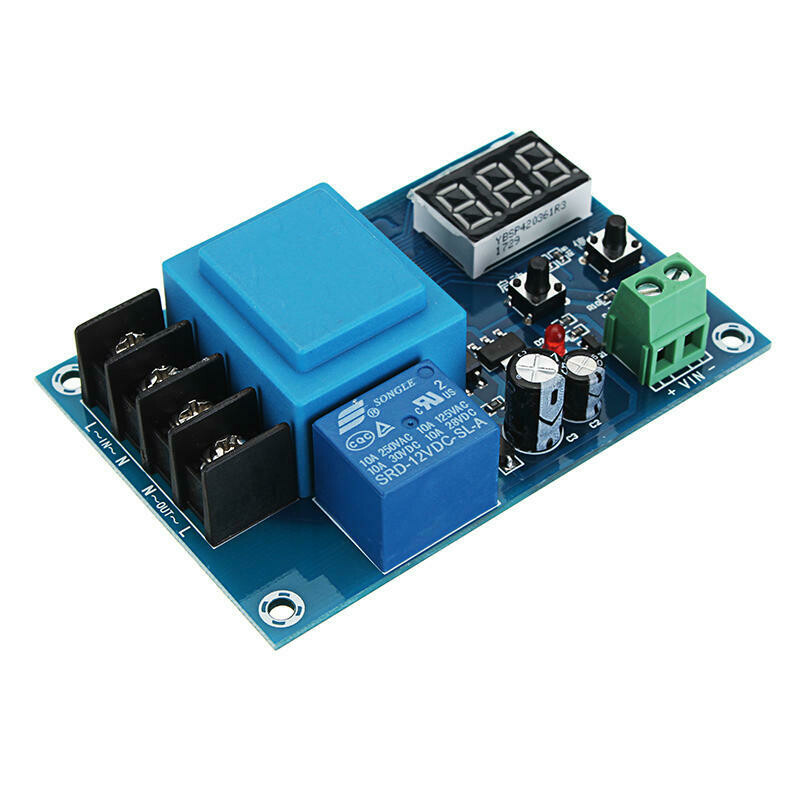

Modul incarcare baterii XH-M602, 220VAC, display

Cod 00400
36,89 RON
În stoc
1
Detalii produs

Modul ce asigura mentinerea bateriilor incarcate. Modulul detecteaza nivelul scazut al bateriei (setat anterior) si comanda incarcarea acesteia prin releul integrat pana la nivelul dorit. Modulul poate asigura siguranta oricarei baterii intre 3 si 120VDC.

Atentie: Modulul in sine nu incarca; acesta se conecteaza intre incarcatorul folosit la incarcarea bateriei si sursa de curent AC.

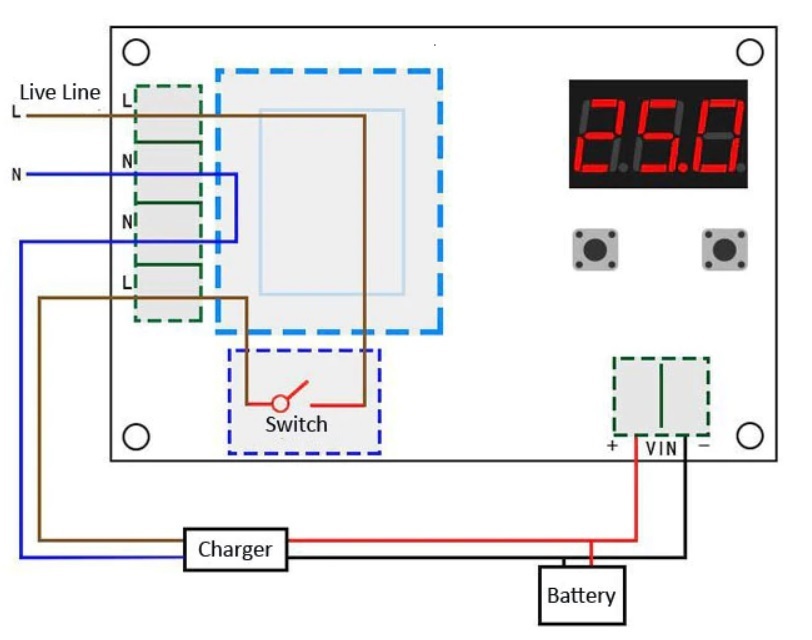

Vezi poza


Tensiune alimentare: 3,7 - 120VDC - modulul se alimenteaza prin baterie, curentul AC trecand doar prin releu.

Tensiune input releu: 220VAC

Tensiune output releu: 220VAC

Setari: vezi modelul XH-M603

Dimensiuni mm: 86 x 58 x 24mm


Instructiuni:

Se conecteaza o baterie de 12 sau 24V (nu se va aprinde fara o baterie).

Se conecteaza o sursa de incarcare intre 10 si 30V.

Modulul nu poate fi utilizat ca sursa de alimentare (functioneaza doar impreuna cu o baterie)

Se seteaza pragul de descarcare (tensiunea la care modulul va incepe incarcarea acumulatorului)

Se seteaza pragul de incarcare (tensiunea la care modulul va termina incarcarea bateriei)

Setare tensiune pornire: in starea de afisare a tensiunii bateriei, apasarea butonului "START" va afisa tensiune de pornire; apasati pentru 3 secunde, display-ul va licari; folositi butoanele START si STOP pentru setarea tensiunii de pornire a incarcarii.

Setare tensiune oprire: in starea de afisare a tensiunii bateriei, apasarea butonului "STOP" va afisa tensiunea de oprire a incarcarii; apasati pentru 3 secunde, dispay-ul va licari; folositi butoanele START si STOP pentru setarea tensiunii de oprire a incarcarii.

Reset: in timp ce este pornit modulul, apasati START si STOP in acelasi timp pana cand display-ul va afisa "888". Modulul va fi resetat la setarile din fabrica.
