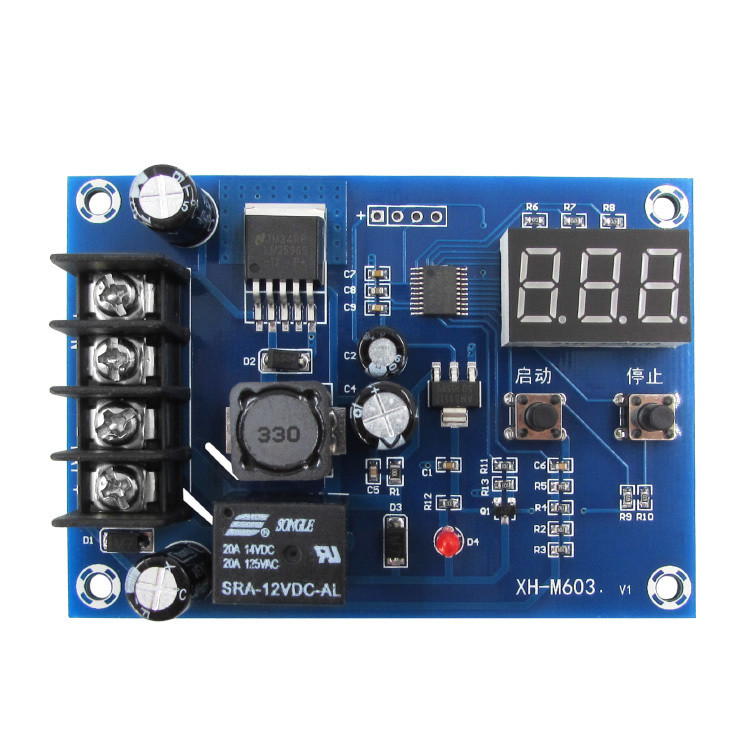

Modul incarcare baterii XH-M603 12-24V cu display

Modul incarcare baterii 12-24V XH M603, cu display si protectie. Modulul actioneaza ca un releu ce permite sau nu incarcarea bateriei.

Specificatii:

Tensiune alimentare: 10 - 30VDC

Regulator voltaj: LM2596

Tip output: Direct

Instructiuni:

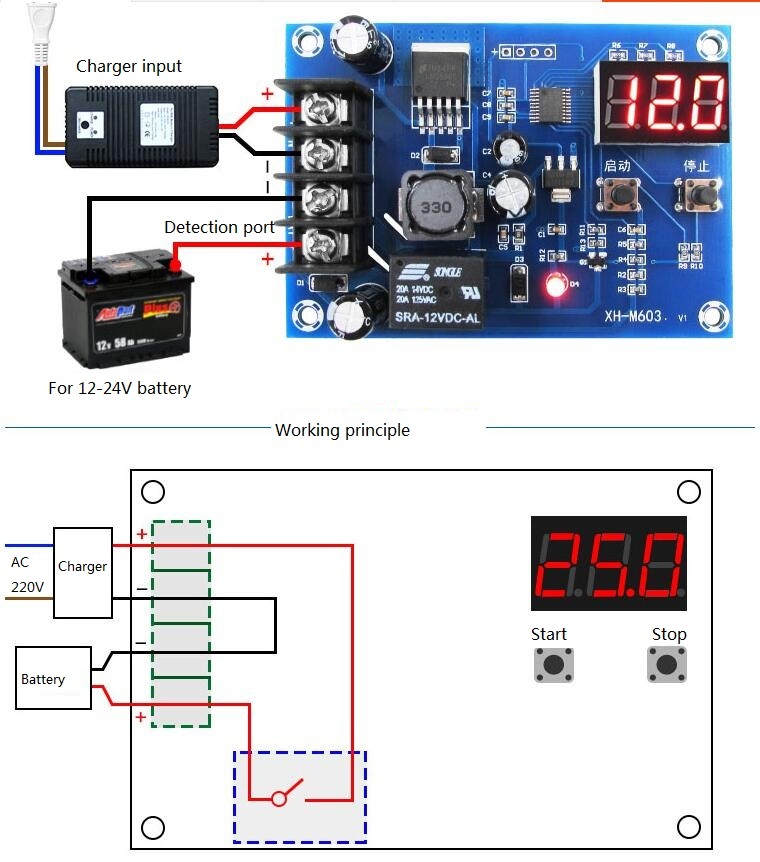

Se conecteaza o baterie de 12 sau 24V (nu se va aprinde fara o baterie).

Se conecteaza o sursa de incarcare intre 10 si 30V.

Modulul nu poate fi utilizat ca sursa de alimentare (functioneaza doar impreuna cu o baterie)

Se seteaza pragul de descarcare (tensiunea la care modulul va incepe incarcarea acumulatorului)

Se seteaza pragul de incarcare (tensiunea la care modulul va termina incarcarea bateriei)

Setare tensiune pornire: in starea de afisare a tensiunii bateriei, apasarea butonului "START" va afisa tensiune de pornire; apasati pentru 3 secunde, display-ul va licari; folositi butoanele START si STOP pentru setarea tensiunii de pornire a incarcarii.

Setare tensiune oprire: in starea de afisare a tensiunii bateriei, apasarea butonului "STOP" va afisa tensiunea de oprire a incarcarii; apasati pentru 3 secunde, dispay-ul va licari; folositi butoanele START si STOP pentru setarea tensiunii de oprire a incarcarii.

Reset: in timp ce este pornit modulul, apasati START si STOP in acelasi timp pana cand display-ul va afisa "888". Modulul va fi resetat la setarile din fabrica.

Exemplu practic:

Mentinerea bateriei unei motociclete incarcata pe parcursul iernii.

Incarcarea bateriei cu ajutorul panourilor solare.

Baterii: 12-24V Plumb-acid, nickel-cadmium, nickel-metal hydride, lithium-ion, polymer, baterii masina.

ATENTIE: NU SE ALIMENTEAZA DIRECT DIN PRIZA 220VAC! SE ALIMENTEAZA CU CURENT CONTINUU INTRE 10 SI 30V.

Modulul functioneaza DOAR cuplat la baterie (o baterie "moarta" nu va porni modulul, deci acestea nu se pot folosi).
