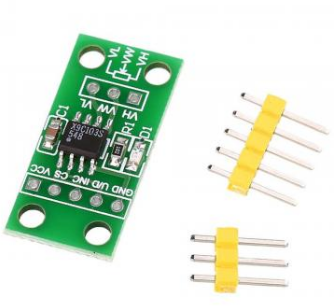

Modul potentiometru digital, X9C103S, 10k
zoom_out_map
chevron_left chevron_right

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsul este destinat specialistilor si necesita personal calificat si autorizat. Produsul nu include instructiuni de asamblare/utilizare. Punerea in functiune a produsului de catre persoane necalificate duce la pierderea garantiei conform Termenilor si Conditiilor din site.

Modul potentiometru digital, X9C103S, 10k

20,69 RON
cu TVA inclus
rating Citeste 2 review-uri
Scor mediu 5/5 Numar review-uri 2
check In stoc

Adauga la favorite

Trebuie sa te autentifici
  LIVRARE GRATUITA

Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

  EXPEDIERE RAPIDA

Produsele sunt expediate din stoc propriu

  DISCOUNT 5%

La toate comenzile online de minim 500 Ron

Potentiometru digital a carui rezistenta poate fi controlata direct prin placile de dezvoltare precum Arduino.



Specificatii:

Tensiune alimentare: 3 - 5VDC

Chip:  compatibil X9C103S

Rezistenta: 0k - 10k

Numar pozitii: 33

Dimensiuni mm: 27 x 13mm

VL si VH permit un interval de tensiune intre -5V si +5V.



Cod exemplu test:

const int CS = 10; //pin CS la pin 10 Arduino

const int INC = 9; //pin INC la pin 9 Arduino

const int UD = 8; //pin UD la pin 8 Arduino



void setup() {

pinMode(CS, OUTPUT);

pinMode(INC, OUTPUT);

pinMode(UD, OUTPUT);

digitalWrite(CS, HIGH);

digitalWrite(INC, HIGH);

digitalWrite(UD, HIGH);

}



void loop() {

for (int i=0; i<=100; i+=10) {

setResistance(i);

delay(100);

}

}



void setResistance(int percent) {

digitalWrite(UD, LOW);

digitalWrite(CS, LOW);

for (int i=0; i<100; i++) {

digitalWrite(INC, LOW);

delayMicroseconds(1);

digitalWrite(INC, HIGH);

delayMicroseconds(1);

}



digitalWrite(UD, HIGH);

for (int i=0; i<percent; i++) {

digitalWrite(INC, LOW);

delayMicroseconds(1);

digitalWrite(INC, HIGH);

delayMicroseconds(1);

}



digitalWrite(CS, HIGH);

}

Video tutorial (foloseste alt cod)

33403
1.73 g
se comporta diferit
rating 5
Achzitionat acest potentiometru digital prin intermediul firmei la care lucrez si dar din pacate se coporta diferit fata de specificatii chipui X9C103S: - alimetat VH la +3.3V si VL la GND si rezolutia este de 100mV si nu cum scrie in specificatile pt X9C103S si in consecinta am doar 33 pasi in loc de 100 ( 3.3V / 100 = 33mV per puls) - alimetat VH la +5V si VL la GND si rezolutia este de 150mV - verificat pinii si toate alimentarile - codul incercat din mai multe surse pe pe internet (acelasi comportament) si in loc de UP face DOWN si vice versa si rezolutia este de 3 ori mai slaba (in loc de 100 pulsuri sunt doar 33). Concluzia: nu cred ca este acelasi chip X9C103S pe aceasta placa - m-am uitat cu lupa si este ars cu laserul partea superioara, pt nu putea identifica chiupul :-)
Recomand
rating 5
Recomand
