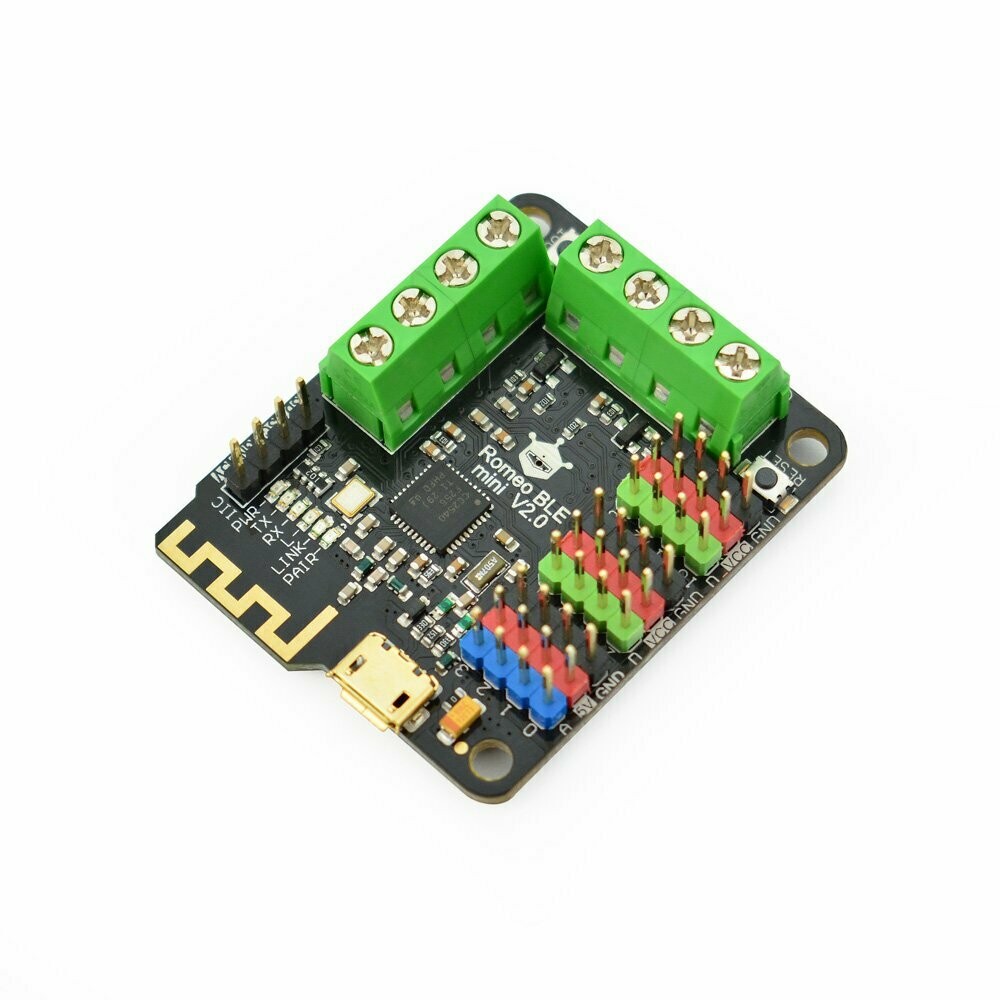

Placa Romeo BLE Mini V2.0, Bluetooth, Punte H, Arduino Uno
zoom_out_map
chevron_left chevron_right
La reducere!

Placa Romeo BLE Mini V2.0, Bluetooth, Punte H, Arduino Uno

159,00 RON
cu TVA
rating Nici-un review pentru moment
check In Stock

Adauga la lista

Trebuie sa te autentifici
  LIVRARE GRATUITA

Adauga in cos produse in valoare de 120 Ron

  LIVRARE RAPIDA 24H

Expediem in aceasi zi comenzile plasate pana in ora 14:00

  REDUCERE 8%

La toate comenzile minim 300 Ron

Placa de dezvoltare Romeo BLE Mini V 2.0, DFR0351, este o versiune simplificata a placii Romeo cu dimensiuni reduse. Aceasta placa uneste o placa de dezvoltare Uno R3 si o punte H dubla, la care se adauga si un modul Bluetooth 4.0 TI CC2540. Tot ce ai nevoie pentru un robot urmaritor de linie, sumo sau alte proiecte intr-un singur produs de calitate.

Placa se programeaza ca un Arduino Uno si ofera 8 pini digitali si 4 pini analogici.

Versiunea 2.0 reprezinta un upgrade la versiunea anterioara prin schimbarea driverului motor HR8833 cu TB6612 ce are acelasi control logic precum driverul clasic L298 (codul este compatibil)(https://www.sigmanortec.ro/Punte-H-Dubla-L298N-p125423236). Codul de pe versiunile anterioare sunt compatibile. Prezinta 2 pini "interrupt" in aceasta versiune. Se pot conecta encodere pentru controlul PID al motorului.

(video pentru versiunea 1.0)

CARACTERISTICI:

Suporta controlul prin aplicatii mobile.

Punte H dubla pentru controlul a 2 motoare DC (2 x 2A)

Suport alimentare externa servomotor

Suport comenzi AT pentru configurarea BLE

Suport transmisie seriala

Suport Master si Slave

Conexiune Mini USB

SPECIFICATII:

Cip BLE: TI CC2540

Distanta transmisie: 30m in spatiu deschis

Microprocesor: ATmegaM328P (versiunea in miniatura a procesorului ATmega328p)

Compatibilitate Arduino IDE: selectare Arduino UNO din boards

Memorie Flash: 32KB (0.5Kb folositi de bootloader)

SRAM: Vezi specificatii ATmega328p

EEPROM: 1KB

Frecventa procesor: 16MHz

Pini digitali I/O PWM: 4 (D3, D9, D10, D11)

Pini digitali I/O: 8

Pini input analogic: 4

Curent iesire: 1.2A single-channel continuous drive current

Curent Start / Peak: 2A (continuous pulse) / 3.2A (single pulse)

Pini control punte H dubla: D4, D5, D6, D7

Vezi poza pentru detalii pini:

romeo_ble_mini_pins_png

Dimensiuni mm: 45 x 38.5mm
