Shield CNC v3 Arduino UNO

Shield CNC v3 Arduino UNO

Cod 54
26,18 RON
În stoc
1
Detalii produs

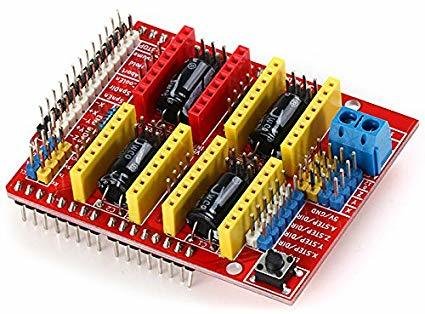

Shield pentru placa de dezvoltare Arduino UNO, ideala pentru controlul unui CNC sau imprimante 3D.

4 sloturi disponibile pentru drivere precum si pini de conexiune pentru motoare, limitatori de cursa si alte periferice.

Asigurati-va de sensul de montare corect al driverelor (luati ca referinta pinul EN de pe placa cu pinul Enable de pe driver



Specificatii

Tensiune alimentare: 12 - 36V

Sloturi drivere: 4

Compatibil cu drivere A4988 si DRV8825

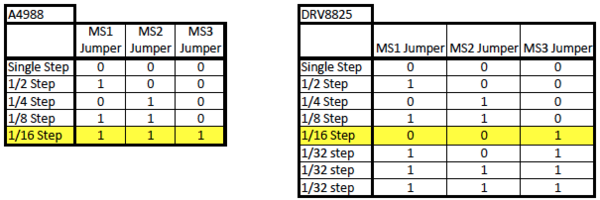

Configuratie jumpere in functie de driverul folosit:

1 reprezinta prezenta jumperului.



Pentru realizarea unui CNC cu acest shield recomandam utilizarea codului GRBL disponibil in urmatorul tutorial: Tutorial CNC cu Uno si shield CNC

Cod GitHub: Codul GRBL in format .zip pentru Arduino IDE

Soft operare CNC cu freza pentru PC: GRBLcontrol

Soft operare CNC cu Laser: GRBL Laser
