Modul balans activ de la Hi BMS, pentru configuratie celule Litiu in 4S (4 in serie). Acesta este compatibil atat cu acumulatori Litiu-Ion cat si cu LiFePo4.

Balansul este unul Activ, adica transferul de curent se va face intre celule adiacente si nu prin descarcarea acumulatorilor prin generare de caldura. Acest lucru asigura un curent de echilibrare de pana la 1A fara a genera caldura semnificativa. Curentul va trece in mod automat de la celula cu tensiune mai mare la celula cu tensiune mai mica pana se va atinge punctul de echilibru (egalitate de tensiune).

Curentul maxim este atis doar daca exista suficienta diferenta de tensiune intre celule. Cu cat diferenta de tensiune este mai mica, cu atat curentul este mai mic.

Modulul ofera un plus de siguranta la supraincarcare si descarcare excesiva prin faptul ca sunt necesare doua conditii de tensiune pentru balansarea celulelor. In acest caz, tensiunea de siguranta este de 3.3V, prag sub care modulul nu va face egalizare intre celule. Acest lucru este important deoarece elimina riscul incercarii de a balansa prin incarcare o celula defecta ce are tensiune sub pragul de 3.3V.

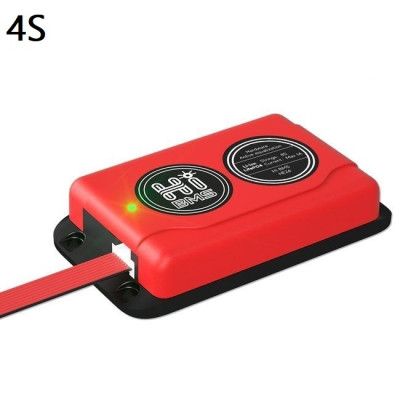

Modulul este integrat intr-o carcasa din plastic pentru protectie suplimentara si vine insotit de cablu 24AWG cu mufa cu 4 pini.

Pe modul este integrat un LED ce indica procesul de echilibrare intre celule (Verde).

Atentie, acesta este un modul de balans activ, NU este un BMS! Modulul asigura doar balansul intre celule. Pentru protectia celulelor se va folosi un BMS corespunzator, cele doua module, BMS-ul si Modulul de Balans lucrand impreuna pe aceeasi baterie.

NU CONECTATI MODULUL DECAT DUPA FINALIZAREA LIPIRII FIRELOR! Verificati tensiunile prezente la mufa dupa lipre. Tensiunea intre terminalele adiacente NU TREBUIE SA DEPASEASCA 4.2VDC, altfel veti arde modulul. Dupa lipirea firelor si masurarea tensiunilor puteti conecta mufa cu fire la modul.



Specificatii:

Configuratie: 4S

Celule compatibile: Li-Ion, LiFePo4

Tensiune maxima celula: 4.2VDC

Tip balans: Activ

Model: Hi BMS

Curent echilibrare: 1A maxim, in functie de diferenta tensiune intre celule

Mod echilibrare: Intre celule adiacente

Consum in lucru: 250uA

Consum inactiv (Dormant): 88uA

Conditie activare balans: Tensiune >3.3VDC

Conditie oprire balans: Tensiune <3.3VDC

LED Stare: Da,

Dimensiuni mm: 60 x 35 x 18mm



Folosire:

NU CONECTATI MODULUL DECAT DUPA FINALIZAREA LIPIRII FIRELOR! Verificati tensiunile prezente la mufa dupa lipre. Tensiunea intre terminalele adiacente NU TREBUIE SA DEPASEASCA 4.2VDC, altfel veti arde modulul. Dupa lipirea firelor si masurarea tensiunilor puteti conecta mufa cu fire la modul.

Se va conecta initial firul Negru la minusul general al pachetului (0V), urmat de firele adiacente pe rand la urmatorul prag de tensiune.
