Modul BMS cu balans, 3S, setabil 4S, 5S Litiu, 12.6V, 100A

Modul BMS, setabil intre 3S si 5S, setat din fabrica pe 3S, pentru acumulatori litiu cu o tensiune nominala de 3.7V si tensiune de incarcare maxima de 4.2V per celula.

Modulul ofera posibilitatea de a adauga un termistor NTC pentru functia de protectie importriva temperaturii excesive.

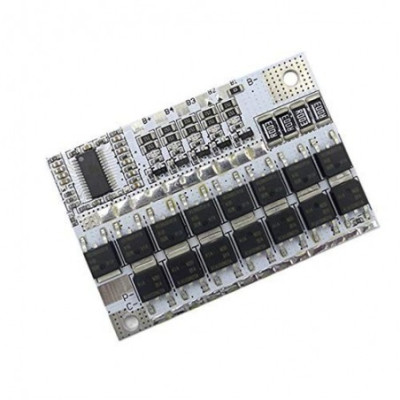

Placa poate fi folosita in doua configuratii, Split si Same Port (vezi poza de mai jos pentru cele doua configuratii). In modul Split este suportat un curent de descarcare continuu mai mare fata de modul Same Port.

Setarea modulului in alta configuratie decat cea din fabrica (3S) se realizeaza printr-o punte intre padurile B1 si B2. In configuratia 5S, nu exista legaturi intre paduri. In configuratia 4S exista o singura punte in B1. In configuratia 3S exista punte in B1 si B2. Puntea poate fi facuta si cu un rezistor SMD cu o valoare de 0Ω.

Specificatii in configuratia din fabrica:

Tensiune nominala: 11.1VDC

Numar celule: 3

Tensiune de incarcare: 12.6VDC

Protectie tensiune incarcare: 4.21 - 4.29VDC

Tensiune recuperare incarcare: 4.14 - 4.24VDC

Intarziere protectie incarcare: 500 - 1500mS

Protectie tensiune descarcare: 2.72 - 2.88VDC

Tensiune recuperare descarcare: 2.9 - 3.1VDC

Intarziere protectie recuperare: 500 - 1500mS

Protectie curent descarcare: 100A

Intarziere protectie curent descarcare: 100 - 300mS

Curent descarcare nominal continuu mod Split: 50A

Curent descarcare nominal continuu mod Same Port: 40A

Curent incarcare continuu: 40A

Intarziere protectie incarcare curent: 10 -30mS

Curent quiescent: 17uA

Protectie temperatura: Da, prezinta interfata sonda NTC

Protectie deconectare: Da

Protectie scurt-circuit: NU

Mod recuperare curent excesiv: deconectare sarcina

Functie balans: Da

Tensiune egalizare: 4.18VDC

Curent egalizare celule: 60mA

Temperatura lucru: -20°C - +65°C

Temperatura depozitare: -40°C - +85°C

Dimensiuni mm: 62 x 42 x 4mm

Instructiuni schimbare configurare:

5S: B1 si B2 libere, paduri evidentiate in fotografie (Hanginf Short) libere.

4S: B1 in scurt, pad Hanging Short din stanga in scurt, dreapta liber.

3S: B1 si B2 in scurt, pad Hanging Short din dreapta in scurt, stanga liber
