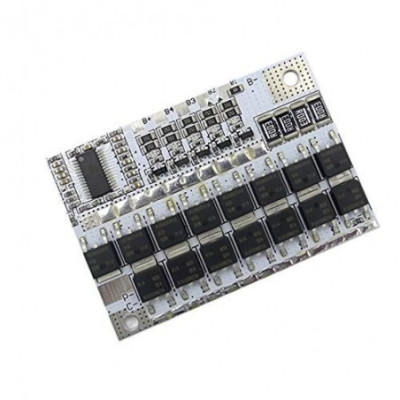

Modul BMS cu balans, 3.2V, LiFePo4, 5S, setabil 3S, 4S, 9.6V
zoom_out_map
chevron_left chevron_right

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsul este destinat specialistilor si necesita personal calificat si autorizat. Produsul nu include instructiuni de asamblare/utilizare. Punerea in functiune a produsului de catre persoane necalificate duce la pierderea garantiei conform Termenilor si Conditiilor din site.

Modul BMS cu balans, 3.2V, LiFePo4, 5S, setabil 3S, 4S, 9.6V, 100A

37,63 RON
cu TVA inclus
rating Citeste 2 review-uri
Scor mediu 5/5 Numar review-uri 2
check In stoc

Adauga la favorite

Trebuie sa te autentifici
  LIVRARE GRATUITA

Adauga in cos produse in valoare de 120 Ron

  EXPEDIERE RAPIDA

Expediere din stoc in 24H

  DISCOUNT 5%

La toate comenzile minim 500 Ron

Modul BMS, setabil intre 3S si 5S, setat din fabrica pe 5S, pentru acumulatori litiu cu o tensiune nominala de 3.2V si tensiune de incarcare maxima de 3.6V per celula.

Modulul ofera posibilitatea de a adauga un termistor NTC pentru functia de protectie importriva temperaturii excesive.

Placa poate fi folosita in doua configuratii, Split si Same Port (vezi poza de mai jos pentru cele doua configuratii). In modul Split este suportat un curent de descarcare continuu mai mare fata de modul Same Port.

Setarea modulului in alta configuratie decat cea din fabrica se realizeaza printr-o punte intre padurile B1 si B2. In configuratia 5S, nu exista legaturi intre paduri. In configuratia 4S exista o singura punte in B1. In configuratia 3S exista punte in B1 si B2. Puntea poate fi facuta si cu un rezistor SMD cu o valoare de 0Ω.



Specificatii in configuratia din fabrica:

Tensiune nominala: 16.0VDC

Numar celule: 5

Tensiune de incarcare: 18VDC



Protectie tensiune incarcare: 3.61 - 3.69VDC

Intarziere protectie incarcare: 500 - 1500mS



Protectie tensiune descarcare: 2.27 - 2.43VDC

Tensiune recuperare descarcare: 2.45 - 2.65VDC

Intarziere protectie recuperare: 500 - 1500mS



Protectie curent descarcare: 100A

Intarziere protectie curent descarcare: 100 - 300mS



Curent descarcare nominal continuu mod Split: 50A

Curent descarcare nominal continuu mod Same Port: 40A

Curent incarcare continuu: 40A

Intarziere protectie incarcare curent: 10 -30mS

Curent quiescent: 17uA

Protectie temperatura: Da, prezinta interfata sonda NTC

Protectie deconectare: Da

Protectie scurt-circuit: NU

Mod recuperare curent excesiv: deconectare sarcina

Functie balans: Da

Tensiune egalizare: 3.355 - 3.455VDC

Curent egalizare celule: 60mA

Temperatura lucru: -20°C - +65°C

Temperatura depozitare: -40°C - +85°C

Dimensiuni mm: 62 x 42 x 4mm



Instructiuni schimbare configurare:

5S: B1 si B2 libere, paduri evidentiate in fotografie (Hanginf Short) libere.

4S: B1 in scurt, pad Hanging Short din stanga in scurt, dreapta liber.

3S: B1 si B2 in scurt, pad Hanging Short din dreapta in scurt, stanga liber

9377
15.20 g
Fisa tehnica
Numar celule
3S
4S
5S
Tehnologie
LiFePo4
Tensiune Incarcare
10.8VDC
14.4VDC
18.0VDC
Balans
Da
Curent Nominal
100A
BMS 3.2v
rating 5
Il folosesc numai ca egalizator pentru celule de 100Ah si merge foarte bine, dar in timp mai lung
Functioneaza conform asteptarilor
rating 5
Dupa ce am facut modificarile necesare pentru 4S totul a fost ok. Functoneaza corect. Ledurile se aprind probabil atunci cand se termina incarcarea dar nu sunt sigur de asta. Montajul este executat solid. Pad-urile sunt putin cam mici pt un pistol de lipit normal dar se pot face lipiturile. Recomand pentru acumulatori LiFePO4 3.2V sau echivalenti.
