Modul Coborator Tensiune LM2596, detectare incarcare, 1-30VDC
zoom_out_map
chevron_left chevron_right

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsul este destinat specialistilor si necesita personal calificat si autorizat. Produsul nu include instructiuni de asamblare/utilizare. Punerea in functiune a produsului de catre persoane necalificate duce la pierderea garantiei conform Termenilor si Conditiilor din site.

Modul Coborator Tensiune LM2596, detectare incarcare, 1-30VDC, 3A

13,86 RON
cu TVA inclus
rating Citeste 2 review-uri
Scor mediu 5/5 Numar review-uri 2

Adauga la favorite

Trebuie sa te autentifici
  LIVRARE GRATUITA

Adauga in cos produse in valoare de 120 Ron

  LIVRARE RAPIDA

Expediem in aceeasi zi comenzile plasate pana in ora 14:00

  REDUCERE 5%

La toate comenzile minim 300 Ron

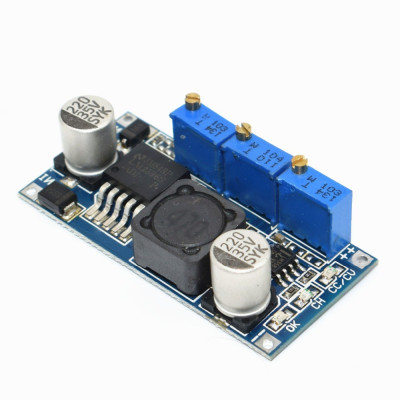

Modul coborator tensiune cu curent si tensiune constanta (CV si CC), DC-DC, ce scade tensiune de intrare de la 7-35VDC la un interval reglabil intre 1.25 si 30VDC.

Curentul maxim suporta un varf de 3A.

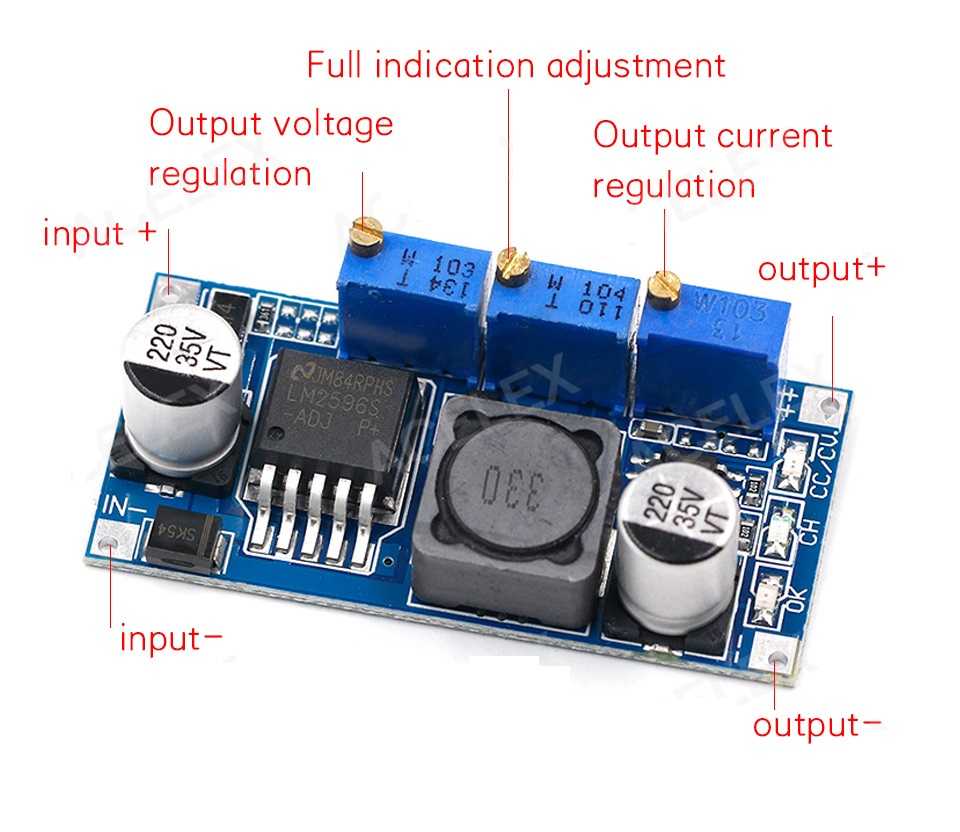

Acest modul prezinta un potentiometru in plus fata de modelele standard, cel din mijloc, ce este folosit pentru detectarea incarcarii finalizate a acumulatorilor, lucru realizat prin detectarea scaderii curentului de incarcare sub un anumit nivel setat din potentiometru, cu un factor de 0.1 setat din fabrica si reglabil prin acest potentiometru, si este legat de ledul OK aflat pe placa.

Modulul poate fi folosit pentru alimentarea LED-urilor (driver de LED), incarcarea acumulatorilor litiu, nichel, etc..., cu tensiuni cuprinse intre 1.25 si 30V.



Specificatii:

Tensiune alimentare: 7 - 35VDC

Tensiune iesire: 1.25 - 30VDC

Curent nominal: 2A

Curent maxim: 3A

Eficienta conversie: 92% maxim

Frecventa comutare: 150KHz

Ripple iesire: 50mV max

Dimensiuni mm: 46 x 23 x 10mm



Utilizare pentru incarcare acumulatori:

1. Asigurati-va de tensiunea si curentul la care trebuie incarcat acumulatorul.

2. Reglati tensiune de iesire prin potentiometrul CV la tensiunea de incarcare a acumulatorului (4.2VDC in cazul celulelor litiu-ion)

3. Cu un multimetru, setat pe masurare curent 10A, puneti in scurt iesirea modulului pentru a masura curentul in scurt. Rotiti potentioometru CC pana la valoarea dorita a curentului de incarcare (la litiu-ion se recomanda de regula un curent de 0.5C, jumatate din capacitatea acumulatorului).

4. Conectati acumulatorul la iesirea modului.



Nota: Potentiometrul din mijloc are specificatii neclare la furnizor, motiv pentru care functia acestuia nu ne este inca foarte clara.



9300
13.80 g
Utilizare modul LM2596
rating 5
Sigmanortec: "Ne sunt neclare specificatiile vanzatorului" (preluat din pagina de descriere a produsului) Am cumparat si eu de la dvs. 2 astfel de module, astept sa soseasca astazi si voi posta review cu siguranta. Ref. la instructiunile de utilizare, eu cred ca scrie destul de clar in lb. engleza . A se citi cu atentie de catre toti utilizatorii unui astfel de modul : Features ★ The module uses domestic high-quality LM2596 chip, the efficiency is high (up to 92%), and the heat is small at the same time. It can easily reach the current above 3 A. At the same time, it can control the output current with the original TI op-amp, making the overall output very stable. ★ This module uses the low- ESR original Sanyo filter capacitor, which can make the ripple voltage as low as 50 m! ★ This module uses machine patch, reflow soldering, and each module undergoes two hours of an aging test before shipment to ensure high reliability. ★This module is an adjustable step-down module that can be used to change the output voltage by adjusting the blue adjustable resistor on the module. The input and output voltage difference is 2 V, and the minimum output voltage is 1.23 V. ★ IN- (input negative), IN+ (input positive), OUT- (output negative), and OUT+ (output positive) must be connected correctly. Otherwise, the module may be damaged. ★ Battery charging method 1. Determine the floating voltage and charging current of the rechargeable battery, the input voltage of the module; 2. Adjust the constant voltage positioner and adjust the output voltage to about 5 V. 3. Use the multimeter 10 A current block to measure the output short-circuit current, and adjust the constant current potentiometer to make the output current reach the predetermined charging current value; 4. The charging turn lamp current defaults to 0.1 times the charging current (constant current value), if needed Adjust the adjustment lamp current potentiometer; (normally do not need to adjust) 5. Adjust the constant voltage position device to make the output voltage reach the float voltage; 6. Connect the battery and try to charge. (1, 2, 3, 4, 5 steps are the module input power supply, the output is not connected to the battery.) ★ LED constant current drive use method 1. Determine the operating current and maximum working voltage of the LED you need to drive; 2. Adjust the constant voltage positioner and adjust the output voltage to about 5 V. 3. Use the multimeter 10 A current block to measure the output short-circuit current, and adjust the constant current potentiometer to make the output current reach the predetermined LED working current; 4. Adjust the constant voltage position device to make the output voltage reach the maximum working voltage of the LED; 5. Connect the LED, Test machine. (1, 2, 3, 4 steps are connected to the power supply of the module, and the output is not connected to the LED light.)
Lm2596
rating 5
Merge strună
