Modul convertor de nivel logic, 5V IN, 12V OUT, Catod Comun, PNP
zoom_out_map
chevron_left chevron_right

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsul este destinat specialistilor si necesita personal calificat si autorizat. Produsul nu include instructiuni de asamblare/utilizare. Punerea in functiune a produsului de catre persoane necalificate duce la pierderea garantiei conform Termenilor si Conditiilor din site.

Modul convertor de nivel logic, 5V IN, 12V OUT, Catod Comun, PNP

29,69 RON
cu TVA inclus

Adauga la favorite

Trebuie sa te autentifici
  LIVRARE GRATUITA

Adauga in cos produse in valoare de 130 Ron

  EXPEDIERE RAPIDA

Expediere din stoc in 24H

  DISCOUNT 5%

La toate comenzile minim 500 Ron

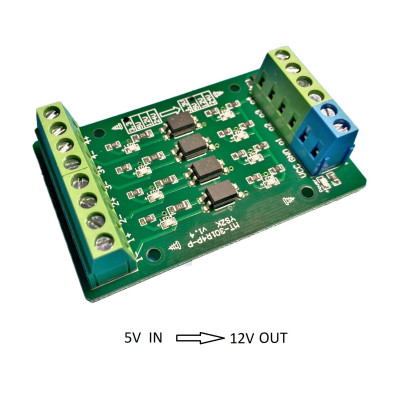

Modul convertor de nivel logic, de la 5VDC la 12VDC, cu optoizolator, compatibil cu Arduino si alte placi de dezvoltare, cu catod comun, PNP.

Acesta dispune de 4 canale si este folosit atunci cand se doreste conversia unui semnal logic de 5V la 12VDC.

Necesita de alimentare pentru tensiunea de iesire, in cazul acestui modul, de 12VDC conectat pe pinii VCC si GND (se recunosc usor deoarece au conectorul Albastru.

Pentru fiecare intrare in parte se va conecta Plus si Minus al semnalului de 5V iar pe iesire va exista doar pinul de iesire a semnalului modificat la 12V.

La un semnal High Level de 5V pe intrare corespunde un semnal de 12V pe iesire. La un semnal Low Level de 0V pe intrare corespunde un semnal de 0V pe iesire.



Specificatii:

Tensiune alimentare: 12VDC

Tensiune logica intrare: 5VDC

Tensiune logica iesire: 12VDC

Conectare semnal intrare: Catod Comun, PNP

Frecventa limita comutare: 10KHz

Mod cuplaj: Izolare optica

Mod conectare: Terminal cu surub



Mod conectare:

9527
30 g
