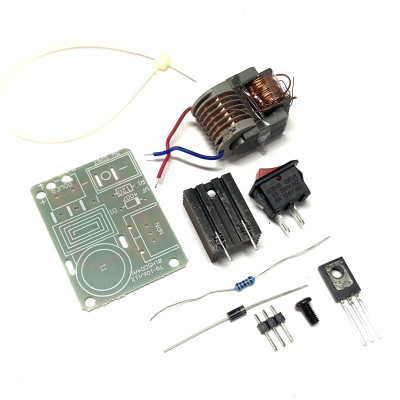

Modul generator aprindere, Kit DIY, 15KV, 3.7-4.2V

Kit DIY Modul generator tensiune inalta, 15KV, utilizabil ca si instrument de aprindere (ignition. Acest modul compact si eficient este proiectat pentru a fi utilizat cu o sursa de alimentare DC de 3.7V pana la 4.2V, ideal pentru entuziastii de electronice care cauta sa construiasca sau sa experimenteze cu sisteme de aprindere sau proiecte similare. Modulul soseste ca si KIT, fara instructiuni de asamblare/folosire. Asamblarea este usoara dar necesita un minim de cunostinte electronice, singurele dificultati putand aparea la conectarea bobinelor intrucat este nevoie sa dati jos stratul de protectie de pe cablu.

Cu acest modul de aprindere, puteti genera o tensiune de iesire de pana la 15KV, suficienta pentru a produce un arc electric si a demonstra principiile inaltei tensiuni intr-o maniera practica si controlata. Acest kit este perfect pentru cei interesati sa exploreze fizica si ingineria electrica prin proiecte hands-on. Poate fi folosit si ca dispozitiv de aprindere.

Specificatii:

Tensiune de Alimentare: DC 3.7V-4.2V

Tensiune de Iesire: pana la 15KV

Putere iesire: 6W

Curent iesire: 2A

Tip: Bobina de Aprindere

Instructiuni:

1. Se cositoresc componentele pe placa lasand bobina ultima.

2. Se prinde bobina pe placa cu ajutorul colierului de plastic.

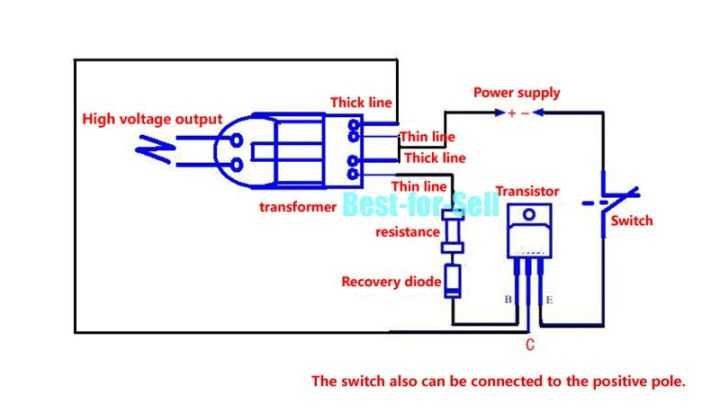

3. Din bobina iasa 4 fire. 2 groase, 2 subtiri. se vor lua un fir gros si unul subtire si se vor lega impreuna, avand in acest fel 3 fire. Firul gros se conecteaza pe gaura din dreptul semnului + (el nu este legat la +), cel subtire pe gaura din dreptul semnului -, cele impreunate (unu gros si unu subtire) se baga in gaura din mijloc (gaura de fapt este compusa din doua gauri in PCB). Vedeti schema electrica si poza de mai jos.

4. O data scoase in partea opusa a cablajului, cu un cutit sau alte obiecte razuiti stratul protector de pe firele din cupru, urmand sa imbracati firul cu cositor si sa lipiti. Daca nu se lipeste cositorul pe fir, razuiti in continuare. NU insistati cu pistolul de lipit daca nu se lipeste. Nu frecati cu pistolul de lipit pe cablaj, altfel putand sa stergeti conectorul imprimat pe PCB.

5. Alimentati cu tensiunea de pana in 4.2VDC, apropiati cele doua fire Rosu si Albastru dein bobina, apasati butonul de pornire si intre cele doua fire ar trebui sa aveti un arc electric constant. Daca nu aveti, apropiati mai mult.
