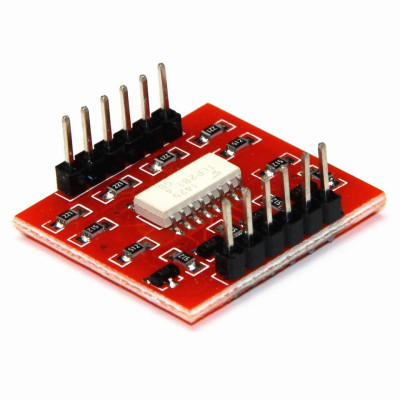

Modul optocuplor TLP281, 4 canale
Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online
Produsele sunt expediate din stoc propriu
La toate comenzile online de minim 500 Ron
Modul optocuplor, opto-izolator, compatibil Arduino si alte placi de dezvoltare, ce transfera un semnal electric intre doua circuite izolate prin utilizarea luminii. Acesta impiedica tensiunile inalte sa afecteze sistemul care primeste semnalul. Acesta consta intr-un LED si un fototranzistor in aceeasi capsula. Semnalul electric este convertit in lumina apoi este receptionat de catre fototranzistor care, la randul lui, genereaza energie electrica.
Acest lucru permite unui microcontroler, ce foloseste o tensiune logica de 5V sa controleze spre exemplu motoare sau servomotoare ce folosesc o tensiune mai mare si care pot genera interferente electromagnetice, sa fie izolate din punct de vedere electromagnetic de consumatori.
Semnalul primit pe INPUT este scos pe OUTPUT dar la o tensiune mai mare.
Specificatii:
Tensiune INPUT: 3V / 5V
Curent maxim absorbtie: 500mAh
Tensiune Maxima HVCC (alimentare iesire): 24VDC
Integrat folosit: Toshiba TLP281
Canale intrare: 4
Canale iesire: 4
Curent iesire: egal cu HVCC/5.1K
Greutate: 5g
Dimensiuni mm: 25 x 24mm
Folosire:
Se pot conecta la porturile IO ale Arduino pinii IN1, IN2, IN3, IN4 si GND la GND Arduino. Fiecare pin va controla iesirile aferente (IN1 control OUT1, samd)
Se conecteaza la pinul HVCC plusul dispozitivului controlat pe pinii de OUTPUT. HGND se va conecta la minusul dispozitivului controlat.
In momentul in care IN1 este HIGH, iesirea corespondenta OUT1 este egala cu tensiunea aplicata pe HVCC. Cand IN1 este LOW, tensiune OUT1 este egala cu HGND.
