Modul sudura in puncte, 12VDC, model K99, cu display

Modul sudura in puncte, model K99 Mini, este o placa portabila de sudura prin puncte, ideal pentru entuziastii DIY care lucreaza cu baterii de tip 18650 sau altele ce necesita sudura in puncte. Modulul, construit dintr-un circuit imprimat de inalta calitate, ofera o putere de iesire ajustabila pe 99 de niveluri, asigurand o sudura de calitate. Cu un afisaj digital cu tub de 2 cifre, modulul indica nivelul de putere intre 1 si 99.

NU FOLOSITI BATERIE PLUMB ACID MAI MARE 40A!!! MODULUL SE VA ARDE!!! Producatorul mentioneaza ca pot fi folosite baterii plumb acid de pana in 100A DAR se refera la baterii foarte uzate ce nu mai sunt capabile sa furnizeze curentul original. Cu baterii noi, NU depasiti 40A (aproximativ 300A curent furnizat).

NU SE POATE FOLOSI CU BATERII PE GEL!!!

FOLOSIREA CU BATERIE PE GEL VA DUCE LA DETERIORAREA MODULULUI (VA RAMANE BLOCAT PE DESCHIS).

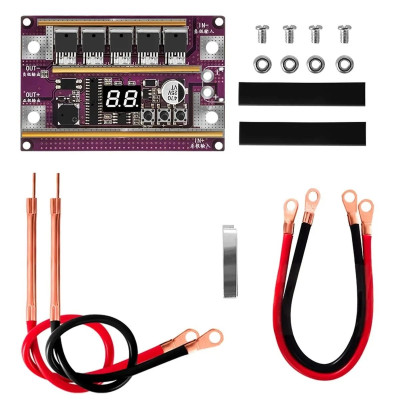

Include doua fire groase pentru alimentare si creioane de sudura flexibile, realizate din sarma de inalta temperatura multi-strat, si un design robust al creionului de sudura din cupru pur.

Pe placa poate fi adaugat un conector XT60 (nu este inclus).

Recomandam folosirea de banda nichelata de 0.15mm grosime si o baterie LiPo 3S cu curent mare de descarcare (cele pentru drone FPV sunt perfecte). Se poate folosi si baterie plumb acid dar aceasta ar trebui sa aiba MAXIM 40A, altfel curentul furnizat poate fi prea mare pentru modul.

Firele se leaga de modul prin surub deoarece contactul prin presare este recomandat pentru a reduce rezistenta electrica.

Pe placa au fost adaugate bare de metal ce ajuta la disiparea caldurii si la imbunatatirea conductivitatii curentului electric de la baterie la creioanele de lipit.

Modulul nu a fost conceput pentru sesiuni lungi de sudura in puncte! Folositi cu simt si cu pauze suficient de mari intre seriile de sudura, pentru a permite modulului sa se raceasca. Daca este incins, lasati-l sa se raceasca inainte de a continua sudurile. Arderea modulului duce la pierderea garantiei. Daca se folosesc acumulatori LiPo verificati si temperatura acestora. Din cauza curentului mare, acestea se vor incalzi. Repetam, lasati atat modulul cat si bateria sa se raceasca suficient atunci cand se incalzesc prea mult.

Bateriile ce nu pot furniza curent suficient nu vor fi capabile de sudura in puncte. Recomandam folosirea acumulatorilor pentru Radiomodele, in mod special bateriile 3S folosite la drone, acestea avand un curent mare de descarcare. Folosit cu baterie plumb acid auto, este necesara o baterie de 12V de MAXIM 40A.

Respectati sensul de conectare al acumulatorului si al creioanelor, cat si polaritatea bateriei!

Specificatii:

Tensiune de Lucru: 9-16VDC

Consum curent propriu: 20mA

Curent maxim: 300A, aproximativ

Standby: Da

Consum Standby: 0.5mA

Grosime de Sudura: 0.1-0.3mm

Nivele de Putere Reglabile: 99

Afisaj Digital: Tub digital de 2 cifre

Cablu: 10AWG

Mosfet: 5 elemente

Baterii compatibile: toti acumulatorii cu contact metalic

Dimensiuni mm: 90 x 60mm

Folosire:

1. Conectati acumulatorul corect la contactele + si -.

2. Conectati varfurile pentru sudura.

3. Modulul se aprinde automat. Selectati intensitatea dorita pentru sudura. La primele suduri, pana la incalzirea initiala, sudurile pot fi slabe. O data ce modulul s-a incalzit putin, sudurile vor fi realizate corect. Realizati primele suduri in afara lucrarii. De la a treia sudura, cand modulul este putin cald, puteti incepe sudura propriu zisa pe pachetul de acumulatori la o putere setata corect.

4. Modulul intra automat in Standby dupa un interval de timp fara lucru. Reaprinderea se face din butonul ON/OFF.

Folositi modulul cu pauze intre serii de sudura pentru a evita supraincalzirea. Recomandam baterii de tip 3S pentru Radiomodele sau baterii de acid plumb auto de 12V SI PANA IN 40A pentru utilizare eficienta.
