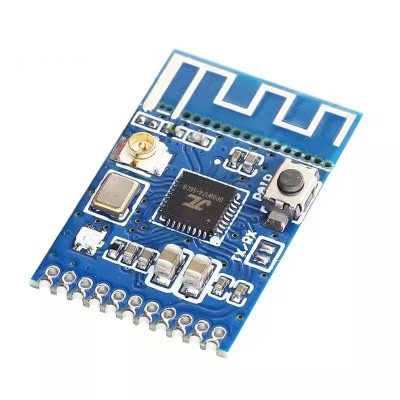

Modul transmitator audio, Bluetooth 4.1, BLE

Modul transmitere audio Bluetooth integrat cu o placa de sunet USB, ce adopta versiunea Bluetooth 4.1 pentru a asigura calitatea si stabilitatea semalului aduio transmis.

Acest modul poate primi orice semnal audio de la orice sursa audio precum portul USB al calculatorului, telefoane, TV, AUX, etc... Acesta este modulat apoi prin modulatie GFSK si transmis prin antena incorporata pe PCB. Pentru a completa setupul, mai este nevoie de un receptor audio, boxa portabila, casti cu bluetooth, sau module receptie audio bluetooth (MH-M18, MH-M28, MH-M38, etc...). Imperecherea este simpla si fara parola.

Poate fi folosit spre exemplu pentru a transmite semnalul audio la o boxa fara a fi nevoie de fire.

Prin conectarea la portul USB al calculatorului, modulul este recunoscut ca o placa de sunet deci implicit va putea transmite semnalul audio provenit de la calculator.

Modulul suporta comenzi AT prin portul serial. Poate fi conectat de asemenea si la o placa de dezvoltare compatibila Arduino ce va putea comunica cu modulul prin interfata seriala.

Comenzi AT:

AT+ REST, GMR, STATUS, CONADD=0x'ADRESA MAC DIN 12 CARACTERE` (daca nu are 12 caractere, posibil sa fie necesarea adaugarea unui 0 la inceputul adresei), DISCONN, SCAN, ADDLINKADD=0x'ADRESA MAC DIN 12 CARACTERE` (daca nu are 12 caractere, posibil sa fie necesarea adaugarea unui 0 la inceputul adresei), ADDLINKNAME=......, VMLINK?, DELVMLINK

Specificatii:

Model: KCX_BT_EMITTER

Versiune: 1.1

Tensiune alimentare: 3.3 - 5VDC

Curent consumat: 35mA

Canal: Stereo

Versiune Bluetooth: 4.1

Frecventa operare: 2400 - 2485MHz

Distanta de comunicare efectiva: 10 metri

Modulatie: GFSK

Spatiere pini: 1.27mm

Dimensiuni PCB mm: 15 x 23.7 x 2.7mm

Instructiuni:

Modul de imperechere implicit a modului, fara comenzi AT, este prin butonul CON. Aducerea acestuia in starea de LOW (conectat la GND) va initia procedura de conectare automata la cel mai apropiat dispozitiv.

Aceasta setare va fi stocata in memoria non volatila a modului in asa fel incat la ulterioarele conectari, chiar si dupa intreruperea alimentarii, modulul se va reconecta la acelasi dispozitiv.

Pentru conectarea lui la alt dispozitiv, tot ce trebuie sa faci este sa declansezi din nou pinul CON (prin GND).

Un buton fizic poate fi montat intre pinul CON si GND. Vezi imagine de mai jos.

Informatii:

Spatiere Pini:

Cod exemplu pentru Arduino:

// Cod de test pentru modul bluetooth

//Comunicare seriala si trimitere comenzi AT

// Arduino UNO

#include <SoftwareSerial.h>

#define RxD 2 //pin RX Arduino

#define TxD 3 //Pin TX Arduino

#define BoardSpeed 9600

#define UNOSpeed 9600

SoftwareSerial SSerial(RxD,TxD);

void setup()

{

    pinMode(RxD, INPUT);  //TX din modul

    pinMode(TxD, OUTPUT);  //RX din modul

    pinMode(8,OUTPUT);   //iesire semnal audio de test

    SSerial.begin(BoardSpeed);

    Serial.begin(UNOSpeed);

    tone(8,1000);   //generarea unui ton pe pinul 8, de unde se va prelua semnalul audio

}

void loop()

{

    if(Serial.available())

    {

       SSerial.print((char)Serial.read());

    }

    if(SSerial.available())

    {

       Serial.print((char)SSerial.read());

    }

}
