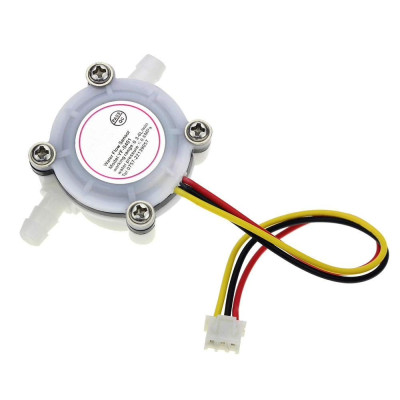

Senzor debit 0.3-6l/min, YF-S401, 120 grade

Senzor debitmetru lichid cu bila otel inoxidabil in interior, cu masurare debit prin element Hall.

Pompa se instaleaza vertical, fara depasirea unei inclinatii maxime de 5 grade, pentru o functionare corecta.

Pompa este rezistenta la lichide cu o temperatura maxima de 120 grade C.

Senzorul trasmite un semnal sub forma de PWM (Puls cu Modulatie) pe firul galben, generat de catre senzorul Hall ce este activat de catre rotatia rotorului. In functie de viteza de rotatie a acestuia, se va obtine o latime a pulsului variabila.

Specificatii:

Tensiune alimentare: 6V

Semnal iesire: PWM

Debit masurat: 0.3 - 6L/min

Presiune: <0.8MPa

Curent maxim: 15mA la 5V

Temperatura operare: <80 grade C

Umiditate: 35 - 90%

Dimensiuni mm: 58 x 34 x 27mm

Diametru tub exterior: 7mm

Diametru tub interior: 3mm

Conectare:

Rosu: 6VDC

Negru: GND

Galben: Semnal PWM

Folosire:

Pentru a fi utilizat impreuna cu Arduino, conectati alimentarea (firul Rosu) la 5V, firul Negru la GND, firul Galben la pinul digital 2. Se va adauga un rezistor PullUp de 10K intre pinul 2 si 5V pentru prevenirea efectului de float pe pinul digital 2 si implicit blocarea valorii returnata.

Deschideti Arduino IDE si compilati urmatorul cod (pe care il regasiti si sub forma de text in sectiunea Download:

__________________________________________________

int flowPin = 2;    //Pin input

double flowRate;    //Valoare ce urmeaza a fi calcultata

volatile int count;

void setup() {

  // put your setup code here, to run once:

  pinMode(flowPin, INPUT);           //Setare pin ca Input

  attachInterrupt(0, Flow, RISING);  //Configurare interrupt 0 pe pinul 2 pentru functia Flow

  Serial.begin(9600);  //Start Serial

}

void loop() {

  // put your main code here, to run repeatedly:

  count = 0;      // Reset counter

  interrupts();   //Activare interrupt

  delay (1000);

  noInterrupts(); //Dezactivare interrupt

  //Start the math

  flowRate = (count * 2.25);        //calcul rata flow

  flowRate = flowRate * 60;         //conversie secunde la minute

  flowRate = flowRate / 1000;       //conversie ml la L

  Serial.println(flowRate);

}

void Flow()

{

   count++; //incrementare count cu 1

}

__________________________________________________________
