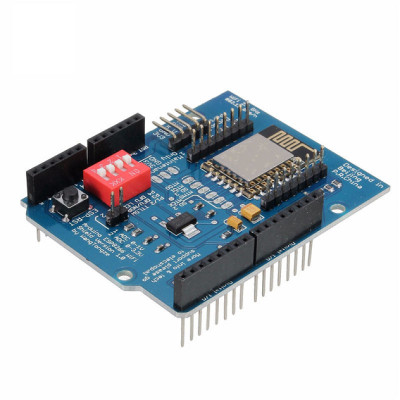

Shield ESP8266, T77, ESP-12E

39,48 RON
cu TVA inclus
rating Citeste review-ul
Scor mediu 5/5 Numar review-uri 1
warning Ultimele produse in stoc

Adauga la favorite

Trebuie sa te autentifici
  LIVRARE GRATUITA

Adauga in cos produse in valoare de 130 Ron si ai livrare gratuita daca alegi sa platesti online

  EXPEDIERE RAPIDA

Produsele sunt expediate din stoc propriu

  DISCOUNT 5%

La toate comenzile online de minim 500 Ron

Aceasta placa de expansiune permite realizarea conexiunii la WiFi a unei placute de dezvolatare Arduino. Placa poate fi folosita de asemnea si independenta de Arduino, avand disponibili toti pinii caracteristici placii ESP-12E.

Placa este inspectata inainte de expediere pentru a ne asigura de faptul ca aceasta vine de la producator cu tranzistorii J1Y (cel corect). In cazul in care aceasta are alti tranzistori, acestia sunt inlocuiti de noi iar placa este testata.

Toti pinii digitali, exceptand D0 au interrupt, PWM, I2C si One Wire.

Placa poate fi programata prin USB sau OTA si este compatibila Arduino IDE, plus toata gama de senzori deisponibili pentru placile Arduino.

Placa este compatibila direct cu UNO R3, Mega 2560, Leonardo si alte placi asemenatoare, dar poate fi conectata si la placute mai mici precum Nano sau Pro Mini spre exemplu (in aceste cazuri doar prin fire).

Placa dispune de 4 intrerupatoare DIP pentru selectarea modului de operare:

- Shield WiFi pentru Arduino

- Comenzi AT prin Arduino

- Upgrade frimware prin port serial extern USB

- Mod independent



Faptul ca este sub forma unui shield permite conectarea altor module cu usurinta.

Pinul ADC este disponibil in doua variante pe placa:

- Pin 0-1V

- Pin 0-3.3V



Shieldul foloseste pinii D0 si D1 pentru comunicarea seriala cu placa Arduino. Daca acesti pini sunt ocupati nu este posibila incarcarea codului in placa sau monitorizarea seriala.



Specificatii:

Tensiune alimentare: 5VDC

Tensiune logica: 3.3V (convertor de nivel integrat)

Arhitectura: 32-bit

Frecventa procesor: 80MHz - 160MHz

Memorie Flash: 32MB

Memorie instructiuni: 64kB

Memorie date: 96kB

Protocol WiFI: standard 802.11 b/g/n

Mod operare: AP, Station sau AP+Station

Pini Digitali I/O: 11

Pini Analogici: 1, rezolutie 10-bit

Programare: USB, OTA

Dimensiuni: Standard UNO R3

9210
22.46 g
Shield esp8266 care trebuie modificat hardware.
rating 5
Functioneaza doar pe Debug Port cu mentiunea ca exista riscul de defectare daca este cuplat la circuite/module care functioneaza cu 5V asa cum este Arduino UNO. Pentru a putea fi cuplat direct intr-un Arduino UNO este necesar sa se inlocuiasca cele doua tranzistoare cu unele de tip N-FET si sa se inverseze intre ele conexiunile care duca la pinii 0 si 1 din portul Digital I/O. In acest fel se face corect translatia de nivele 3,3V/5V si nu mai este nevoie de fire de conexiune . Procesorul din Ardunino UNO trebuie extras din soclu sau dupa caz se inscrie cu un program fara instructiuni adica doar void setup () si void loop ().
