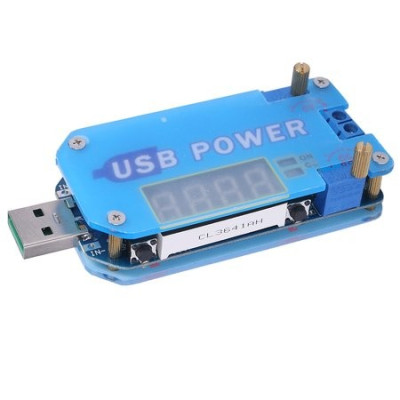

Sursa automata cu afisaj, USB, CV-CC, 15W, 0.5-30V

Sursa coboratoare/ridicatoare tensiune, curent si tensiune constante, cu mufa tata USB si intrare MicroUSB, ce permite reglarea tensiunii de iesire intre 5 si 30VDC de la o tensiune cuprinsa intre 5 si 12VDC. Dispune de display pentru afisare tensiune iesire, curent si putere. Cele doua butoane integrate integreaza functia de ON/OFF si de comutare intre parametrii afisati pe display.

Iesirea este configurata printr-un conector cu 2 pini iar alimentarea se poate realiza atat prin cele doua mufe USB cat si prin lipirea firelor de alimentare pe cele doua paduri prezente pe modul.

Modulul vine insotit de caracasa frontala si anterioara (lateralele raman expuse) ce se asambleaza cu ajutorul suruburilor si distantierilor inclusi in kit.

Reglajul tensiunii si curentului se realizeaza prin rotire celor doua potentiometre cu ax lung si ofera tensiune si curent constante (CV si CC). Acest lucru face din modul un instrument potrivit pentru incarcarea acumulatorilor ce au nevoie de curent constant pentru incarcare.

Specificatii:

Tensiune alimentare: 5 - 12VDC

Tensiune iesire: 0.5 - 30VDC

Material carcasa: Acril

Tip: Coborator - Ridicator

Curent iesire maxim: 2A

Putere: 15W

Afisaj: Tub, 4 digiti, Rosu

Protectie: Scurtcircuit, anti-backflow, supra-curent, supra-tensiune, supra-putere, supra-temperatura.

Precizie afisaj tensiune: +/- 0.1V

Precizie afisaj curent: 0.05A

Rezolutie: Tensiune si curent continuu reglabile prin potentiometru

Eficienta conversie: 95%

Consum functionare: 30mA

Temperatura ambientala operare: -20 - 85 grade C

Umiditate ambientala operare: 0 - 95% RH

Dimensiuni mm: 84 x 35 x 14

Folosire:

Calibrare:

In cazul in care tensiunea sau curentul afisate nu sunt corecte, exista posibilitatea de a recalibra valorile afisate.

1. Selectati valoarea ce urmeaza a fi calibrata. Aceasta trebuie sa fie afisata in mod constant.

2. Tineti apasat butonul SELECT cel putin timp de 3 secunde.

3. Valoarea va fi afisata intermitent. Conectati aparatul de masura pentru a citi valoarea ce se doreste a fi calibrata.

4. Folositi o apasare scurta a butoanelor ON si SELECT pentru a modifica cu minus si cu plus valoarea afisata.

Pentru calibrarea curentului aveti nevoie de o sarcina conectata. In starea de "0 A" nu se pot face modificari. Se recomanda calibrarea la un curent de peste 1A deoarece la valori mai mici marja de eroare este mai mare.

Este posibil sa fie necesara mai mult de o apasare a butoanelor ON si SELECT pentru a scadea/incrementa valoarea calibrata. Apasarea butonului este inregistrata doar in momentul in care displayul este aprins.
