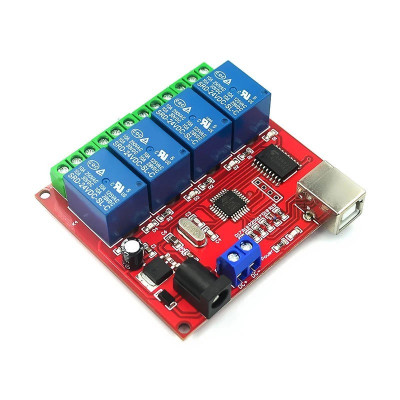

Relè programmabile, 4CH, 24V, controllo seriale USB

Il modulo relè a 4 canali, con commutazione USB, direttamente compatibile con PC.Il modulo è destinato ad applicazioni di automazione che richiedono il controllo tramite l'interfaccia USB del computer.

Questo modulo utilizza la tecnologia HID (Human Interface Device) simile alle tastiere, il che significa che non richiede driver per funzionare. È compatibile con i sistemi operativi Windows 7 e XP, sia a 32 bit che a 64 bit.

Il modulo consente un facile controllo di vari dispositivi elettrici tramite un PC, offrendo così una soluzione efficiente per progetti domotici o fai-da-te.

I relè funzionano con una tensione di 24VDC, che dovrà essere alimentata o tramite il jack 55x2,1mm oppure tramite il connettore a vite adiacente. La parte logica del modulo funziona con una tensione di 5VDC fornita attraverso la porta USB tipo B.

Ciascun canale ha le tre porte relè comuni, COM, NC e NO, facilmente accessibili tramite i connettori a vite.

Finché il modulo è collegato all'alimentazione 24VDC, i relè mantengono il loro stato anche quando il computer è disconnesso o spento.

Specifiche:

Tensione di alimentazione: 24 VCC

Canali: 4

Voltaggio relè: 24 Vcc

Interfaccia: USB integrata

CI di controllo: ATMega 8A

CI di controllo relè: ULN2803

Tipo USB: tipo B

Tipo di relè: Songle 24V

Portata relè: 250 V, 10 A CA e 30 V, 10 A CC

Modalità di connessione del terminale di controllo: NC (normalmente chiuso), COM (comune), NO (normalmente aperto)

Indicatori LED: verde per relè attivato, rosso per relè disattivato

Compatibilità: supporta Windows 7, XP, 32 bit e 64 bit senza la necessità di driver aggiuntivi

Tipo USB: HID (progettazione dell'interfaccia umana)

Dimensioni mm: 72 x 66 mm

Utilizzo:

Collegare il modulo al PC tramite il cavo USB Tipo B (il cavo USB NON È INCLUSO ). Grazie alla tecnologia HID, il modulo verrà riconosciuto automaticamente dal sistema operativo senza richiedere l'installazione di driver.

Collegare una fonte di alimentazione esterna per poter azionare i relè e mantenere lo stato delle impostazioni anche quando il computer è spento o quando l'USB è disconnesso.

Dopo aver collegato il modulo, il software scaricato insieme ai dati dell'applicazione riconoscerà automaticamente lo stato attuale dei relè.

Utilizza il software per attivare o disattivare i relè in base alle tue esigenze. Gli indicatori LED ti mostreranno lo stato di ciascun relè (rosso per attivato, spento per disattivato).

Collegare i dispositivi che si desidera controllare ai terminali NC/COM/NO dei relè, rispettando i parametri di tensione e corrente specificati.

Software:

Il modulo funziona in base alla libreria usb_relay_device.dll. Per il suo controllo esistono diversi approcci, alcuni più semplici, altri più complessi.

Il modulo attiva i relè SOLO se è collegata la sorgente 24VDC!

1. Puoi provare il software fornito in questo link: LINK ESTERNO . Questo è un software gratuito, ti consente di azionare il relè, ma per accedere a tutte le funzioni devi acquistarlo. I software che attivano i relè basati sulla porta COM non funzionano perché si tratta di un dispositivo HID. Se si utilizza il software fornito sopra, una volta scaricato e installato, nella parte in basso a destra si hanno i canali riconosciuti automaticamente. I campi di testo (di default contrassegnati con OFF) verranno completati con ON o OFF per ogni singolo canale e, premendo il pulsante Play, si avvieranno i canali ON, si fermeranno quelli OFF. Il vantaggio di questo tipo di software è che non ti limiti semplicemente ad accendere e spegnere i relè, ma puoi anche creare timer e programmare i relè in modo che agiscano dopo determinati trigger.

2. Puoi scaricare il software disponibile nella sezione Download (lo trovi anche a questo link: LINK ESTERNO ). È sufficiente estrarre la cartella bin-Win64 (o quella in base alla configurazione del proprio PC) e aprire il file GUIapp.exe. Premi Trova dispositivo, se tutto è corretto dovresti avere il messaggio "Trovato: 1 dispositivo(i)", clicca su Apri dispositivo e poi controlla i relè con Apri e Chiudi (i canali attivi sono contrassegnati in rosso).
