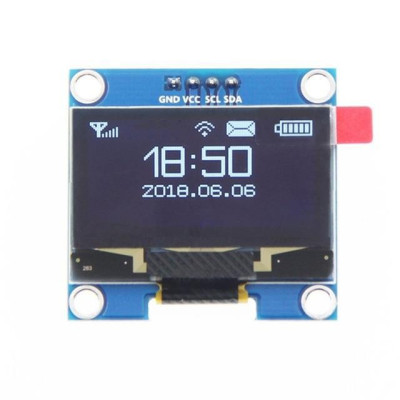

OLED-Display 1,3" Weiß 128x64
zoom_out_map
chevron_left chevron_right

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsul este destinat specialistilor si necesita personal calificat si autorizat. Produsul nu include instructiuni de asamblare/utilizare. Punerea in functiune a produsului de catre persoane necalificate duce la pierderea garantiei conform Termenilor si Conditiilor din site.

OLED-Display 1,3" Weiß 128x64

41,65 RON
Bruttopreis
rating Lies das 3 Bewertungen
Durchschnittliche Bewertung: 4.5/5 Anzahl der Bewertungen: 3

auf Merkliste setzen

bitte einloggen
  LIVRARE GRATUITA

Kostenloser schneller Versand für Bestellungen über 100 EUR in die meisten EU-Länder.

  EXPEDIERE RAPIDA

Expediere din stoc in 24H

  DISCOUNT 5%

All orders minimum 100€

OLED-Display 1,3 Zoll 128x64 mit 4 Pins, kompatibel mit Arduino und anderen Entwicklungsboards.

Dieses Display benötigt keine Hintergrundbeleuchtung, die Helligkeit wird durch die Pixel bestimmt und hat daher einen geringen Energieverbrauch.

OLED_1_3_JPG

Spezifikationen:

weiße Farbe

Auflösung; 128x64

Serielle Kommunikation: I2C, IIC, erfordert nur 2 IO-Pins

Verbrauch: 0,08

Versorgungsspannung: 3-5 VDC

Betriebstemperatur: -30 ° ~ 70 °

Modulabmessungen mm: 36 x 31 x 4,1

Treiber-IC: SH1106

Abmessungen des aktiven Displays mm: 34,5 x 19

Anweisungen:

Schließen Sie das OLED wie folgt am Arduino UNO an:

VCC -> 3,3 V

GND -> GND

SCL -> A5

SDA -> A4

Installieren Sie die folgenden Bibliotheken:

- Adafruit_GFX.h

- Adafruit_SH1106.h ( Download-Link ) - (Skizze->Bibliothek einschließen->ZIP-Bibliothek hinzufügen und die über den Link heruntergeladene Bibliothek auswählen)

Verwenden Sie den folgenden Code aus Datei -> Beispiele -> Adafruit_SH1106-master -> sh1106_128x64_i2c

Das Tool kann auch mit der U8glib.h-Bibliothek verwendet werden:

Verwenden Sie nach dem Herunterladen der Bibliothek den folgenden Beispielcode zusammen mit einem DHT11:

#include „U8glib.h“

#include „DHT.h“
#define DHTPIN 2
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);
U8GLIB_SH1106_128X64 u8g(U8G_I2C_OPT_NONE); // I2C / TWI
void setup() {
dht.begin();
u8g.firstPage();
Tun {
u8g.setFont(u8g_font_helvB10);
u8g.drawStr(30, 14, "Test");
u8g.drawStr(50, 30, "With");
u8g.drawStr(10, 45, "DHT11");
u8g.drawStr(10, 60, "sigmanortec");
} while( u8g.nextPage() );
Verzögerung (5000);
}
void loop() {
float hum = dht.readHumidity();
float temp = dht.readTemperature();
float fah = dht.readTemperature(true);
if (isnan(hum) || isnan(temp) || isnan(fah)) {
Serial.println("Fehler beim Lesen vom DHT-Sensor!");
zurückkehren;
}
float heat_index = dht.computeHeatIndex(fah, hum);
float heat_indexC = dht.convertFtoC(heat_index); //Berechnung des Hitzeindex in Celsius
u8g.firstPage();
Tun {
u8g.setFont(u8g_font_helvR12);
u8g.drawStr(0, 15, "Temp:");
u8g.setPrintPos(75, 15);
u8g.print(temp, 0);
u8g.print((char)176);
u8g.print("C");
u8g.drawStr(0, 35, "Humi:");
u8g.setPrintPos(75, 35);
u8g.print(hum, 0);
u8g.print("%");
u8g.drawStr(0, 55, "Hi:");
u8g.setPrintPos(75, 55);
u8g.print(heat_indexC, 0);
u8g.print("%");
} while( u8g.nextPage() );
Verzögerung (5000);
}

oled_1_3_test_dht11_JPG

33120
11.49 g
OLED-Testcode 1.3

Kopieren Sie den Textcode in Arduino IDE

Download (1.19k)
