Schrittmotor-Treibermodul, 8-24 V, Richtung und Geschwindigkeit, Puls und PWM

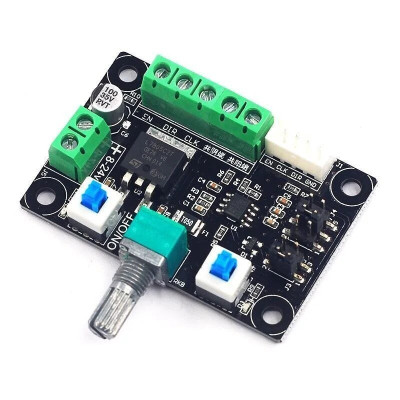

Schrittmotor-Controller-Modul, das die Möglichkeit bietet, Impulse zu erzeugen und so Steuersignale für den Schrittmotortreiber bereitzustellen. Die Kombination dieses einfachen Controllers bildet zusammen mit einem Schrittmotor und einem Gleichstromnetzteil eine einfache Steuerungsplattform. Das Modul verfügt über drei Frequenzsignale: hoch, mittel und niedrig, die per Jumper ausgewählt werden können.

Auf der Platine befinden sich ein Potentiometer zur Einstellung der Motordrehzahl sowie zwei Tasten mit Retention, die die Wahl der Drehrichtung und des Start-Stopps des Motors ermöglichen

Der erste Satz bestehend aus 3 Jumpern steuert die Frequenz und der Satz aus 2 Jumpern schaltet zwischen Pulssignal und PWM-Signal um.

Das Modul steuert den Motor nicht direkt. Um den Motor zu steuern, muss ein Motortreiber hinzugefügt werden . Dieses Modul liefert nur das Signal an den Treiber, das für die Richtung und Geschwindigkeit des Motors verwendet wird.

Spezifikationen:

Versorgungsspannung: 8 - 24 VDC

Erzeugte Signale: Impuls und PWM

Frequenzauswahl: Hoch (5,4k-160kHz), Mittel (540-16,6kHz), Niedrig (80-2,4kHz)

Frequenzmessung: PUL-Anschlüsse und gemeinsame Kathode

Schnittstelle: PUL (Impuls), EN (Aktivieren), DIR (Richtung)

Anmeldemethoden:

Gemeinsamer Anodenanschluss (B)

EN+, PUL+, DIR+ werden gemeinsam mit com+ verbunden.

EN – verbindet sich mit EN.

PUL- verbindet sich mit CLK.

DIR – stellt eine Verbindung zu DIR her.

Gemeinsamer Kathodenanschluss (B)

EN-, PUL-, DIR- verbinden sich zu Com-.

EN+ verbindet sich mit EN.

PUL+ verbindet sich mit CLK.

DIR+ verbindet sich mit DIR.

Diese Verbindungsmethoden sind wichtig, um den korrekten und sicheren Betrieb des Controllers mit verschiedenen Arten von Schrittmotoren und Treibern zu gewährleisten.

Steuerschnittstelle:
