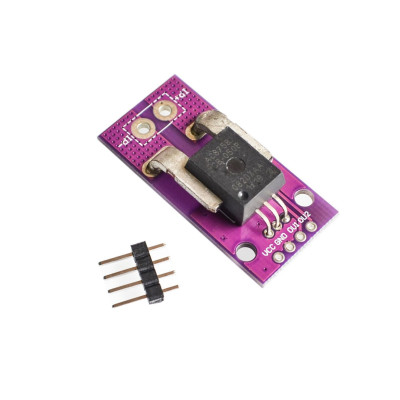

Sensore di corrente, Hall, ACS758, lineare, 3-5V
zoom_out_map
chevron_left chevron_right

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsul este destinat specialistilor si necesita personal calificat si autorizat. Produsul nu include instructiuni de asamblare/utilizare. Punerea in functiune a produsului de catre persoane necalificate duce la pierderea garantiei conform Termenilor si Conditiilor din site.

Sensore di corrente, Hall, ACS758, lineare, 3-5V

38,83 RON
Tasse incluse

Aggiungi alla lista dei desideri

Devi essere autenticato
  SPEDIZIONE INTERNAZIONALE

Spedizione veloce gratuita per ordini superiori a 100EUR nella maggior parte de paesi UE.

  SPEDIZIONE VELOCE 24 ORE

Spediamo dal nostro magazzino entro 24 ore

  SCONTO 5%

Tutti gli ordini minimo 100€

Il modulo ACS758LCB-050B-PFF-T CJMCU-758, compatibile con Arduino e altre schede di sviluppo, è un modulo sensore di corrente lineare, progettato per rilevare e misurare il livello di corrente nei circuiti elettrici. Questo modulo sensore è compatto, facile da usare e offre una soluzione precisa e affidabile per la misurazione della corrente in una varietà di applicazioni.

Il sensore ACS758LCB-050B-PFF-T si basa sulla tecnologia di rilevamento del campo magnetico ed è in grado di misurare corrente continua fino a 50 A, con una precisione di ± 1,5%. Questo sensore ha una sensibilità di 40 mV/A, il che significa che la sua uscita è proporzionale al livello di corrente che passa attraverso il circuito.

Il modulo CJMCU-758 è dotato di un circuito di amplificazione e filtraggio che aiuta a migliorare le prestazioni del sensore ed eliminare il rumore.

Relazione tra tensione di uscita e corrente di ingresso: VOUT=VOUT (Q) + Vsens (Q) x I VOUT (Q) -> rappresenta la tensione di uscita quiescente, che è VCC/2, ovvero la tensione di uscita quando non c'è ingresso. Vsens è una scala sensibile al sensore, nota anche come coefficiente. I rappresenta la corrente che scorre da IP+ a IP-. Ad esempio, supponiamo che il modello del sensore sia 050B, VCC sia 5 V e la corrente I sia 10 A, quindi l'uscita è 5 V / 2+40 mV/A x10 A=2,9 V.



Specifiche:

Tensione di alimentazione: 3 - 5 V CC (massimo 8 V)

Modello sensore: ACS758LCB-050B-PFF-T

Corrente massima di misurazione: 50 A

Sensibilità: 40 mV/A

Precisione: ± 1,5%

Tensione di uscita statica: VCC/2

Consumo energetico: <20 mA

Corrente massima in uscita: 3 mA (VIOUT-GND)

Tecnologia di rilevamento: campo magnetico

Filtro antirumore e amplificatore: Inclusi

Temperatura di funzionamento: da -40°C a 150°C

Compatibilità: Arduino, Raspberry Pi, ecc.

Dimensioni mm: 37 x 18 mm
