Stromsensor, Hall, ACS758, linear, 3-5V

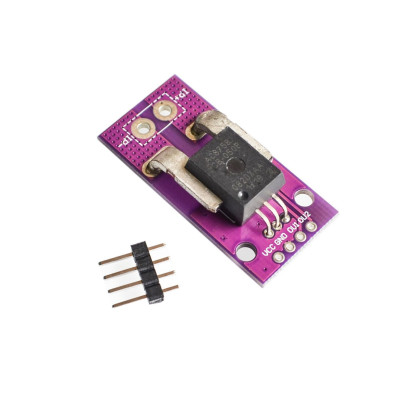

Das ACS758LCB-050B-PFF-T CJMCU-758-Modul, kompatibel mit Arduino und anderen Entwicklungsboards, ist ein lineares Stromsensormodul, das zur Erkennung und Messung des Strompegels in elektrischen Schaltkreisen entwickelt wurde. Dieses Sensormodul ist kompakt, einfach zu bedienen und bietet eine genaue und zuverlässige Lösung für die Strommessung in einer Vielzahl von Anwendungen.

Der ACS758LCB-050B-PFF-T-Sensor basiert auf der Magnetfelderkennungstechnologie und ist in der Lage, Gleichstrom bis zu 50 A mit einer Genauigkeit von ± 1,5 % zu messen. Dieser Sensor hat eine Empfindlichkeit von 40 mV/A, was bedeutet, dass sein Ausgang proportional zur Stromstärke ist, die durch den Stromkreis fließt.

Das CJMCU-758-Modul ist mit einer Verstärkungs- und Filterschaltung ausgestattet, die dazu beiträgt, die Leistung des Sensors zu verbessern und Rauschen zu eliminieren.

Beziehung zwischen Ausgangsspannung und Eingangsstrom: VOUT=VOUT (Q) + Vsens (Q) x I VOUT (Q) -> stellt die Ruheausgangsspannung dar, die VCC/2 ist, d. h. die Ausgangsspannung, wenn kein Eingang vorhanden ist. Vsens ist eine sensorempfindliche Skala, auch Koeffizient genannt. I stellt den Strom dar, der von IP+ nach IP- fließt. Angenommen, das Sensormodell ist 050B, VCC beträgt 5 V und der Strom I beträgt 10 A, dann beträgt der Ausgang 5 V / 2 + 40 mV/A x 10 A = 2,9 V.

Spezifikationen:

Versorgungsspannung: 3 - 5 VDC (maximal 8 V)

Sensormodell: ACS758LCB-050B-PFF-T

Maximaler Messstrom: 50A

Empfindlichkeit: 40 mV/A

Genauigkeit: ± 1,5 %

Statische Ausgangsspannung: VCC/2

Stromverbrauch: <20mA

Maximaler Ausgangsstrom: 3mA (VIOUT-GND)

Erkennungstechnologie: Magnetfeld

Rauschfilter und Verstärker: Im Lieferumfang enthalten

Betriebstemperatur: -40 °C bis 150 °C

Kompatibilität: Arduino , Raspberry Pi usw.

Abmessungen mm: 37 x 18 mm
