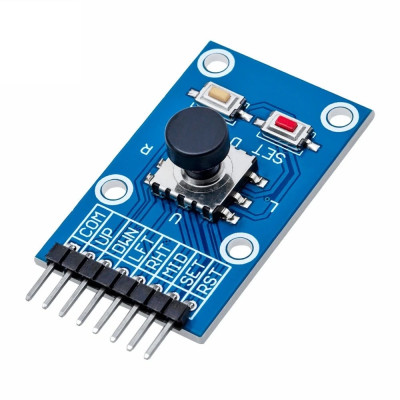

Modul navigare cu joystick, 5 directii, 5D
Adauga in cos produse in valoare de 130 Ron
Expediere din stoc in 24H
La toate comenzile minim 500 Ron
Modul cu Joystick pentru navigare si butoane, compatibil Arduino si alte placi de dezvoltare, este un joystick 5D conceput pentru microcontrolere.
Acest modul asigura controlul in cinci directii, fiind ideal pentru jocuri si proiecte interactive.
Joystick-ul permite navigarea in meniuri prin directiile Sus, Jos, Stanga, Dreapta si Click prin apasare (tasta confirmare). Pe placa se regasesc de asemenea si doua butoane fizice, colorate diferit, pentru SET si RESET.
Toate butoanele pot fi programate dupa bunul plac, in concordanta cu functia atribuita in microcontroler.
Functionarea placii este una relativ simpla. Toate butoanele, cand sunt apasate, vor fi puse in scurt la pinul COM.
Specificatii:
Compatibilitate: Arduino si alte MCU
Tensiune alimentare: 3.3 - 5VDC, foloseste tensiunea logica a placii
Control: Joystick 5D
Butoane: Independente, programabile
Aplicatii: Jocuri, proiecte de control
Dimensiuni mm: 40 x 25mm
Instructiuni:
Conectati modulul la placa Arduino folosind cablurile corespunzatoare si legaturile catre pinurile desemnate in codul Dvs.
Conectati pinul COM al modulului la GND din placa de dezvoltare.
Programati functiile fiecarui buton prin intermediul software-ului Arduino.
Utilizati modulul pentru a naviga si controla proiecte sau jocuri.
Definitie pini:
COM: GND
UP: Sus
DWN: Jos
LFT: Stanga
RHT: Dreapta
MID: Mijloc, apasare Joystick
SET: Pin Set
RST: Pin Reset
