Tester rezistenta interna acumulatori, 4 fire, RC3563, comunicare seriala

Tester de rezistenta interna pentru baterii RC3563, este un instrument de masurare precis si fiabil, destinat pentru productia si intretinerea bateriilor. Acesta masoara simultan rezistenta interna si tensiunea bateriei, folosind un sistem de testare cu patru fire (4 Wire) pentru a minimiza influenta rezistentei de contact si a rezistentei firelor.

Testerul citeste in timp real rezistenta interna si tensiunea acumulatorului masurat permitand aflarea starii de sanatate a acestuia. O IR (Internal Resistance) mai mare decat cea originala a bateriei (data de producator) semnaleaza o degradare a acestuia. Rezistenta interna marita duce in mod implicit la supraincalzirea acumulatorului atat la incarcare cat si la descarcare si la o cadere de tensiune excesiva atunci cand este in sarcina.

Este potrivit atunci cand se doreste realizarea unui pachet cu mai multe celule in serie, fiind imperativ ca rezistenta interna a celulelor inseriate sa fie cat mai apropiata pentru a evita iesirea pachetului din balans.

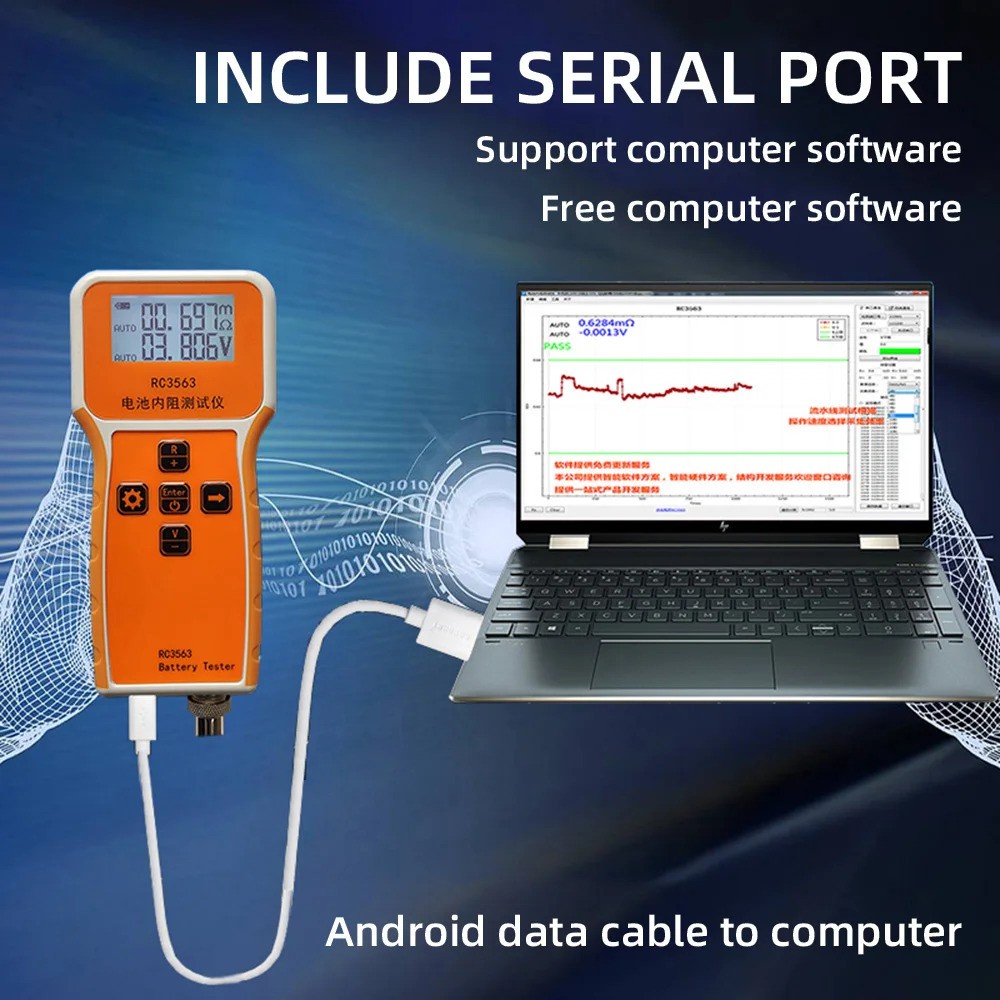

Testerul poate fi conectat la PC prin cablu USB si permite afisarea in timp real si stocarea informatiilor in foi de calcul a valorilor privind IR si Tensiune. Atat softul cat si driverul sunt disponibile in sectiunea Download.

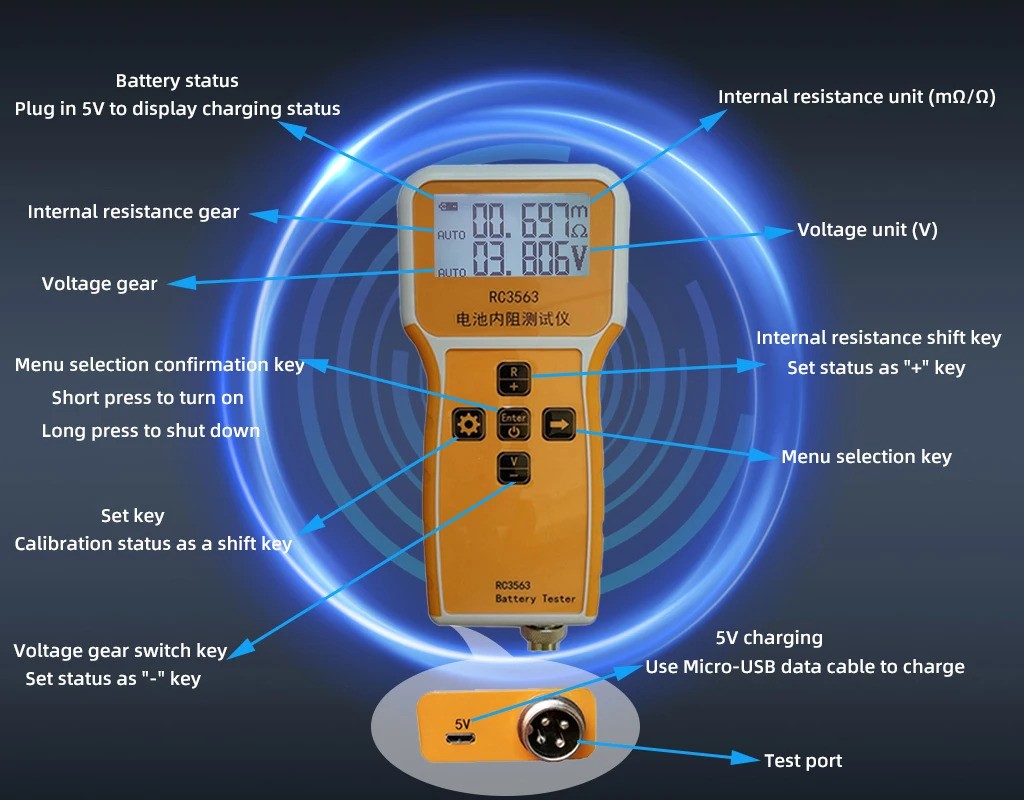

Ecranul LCD este monocolor si cu retroiluminare, facandu-l usor de citit chiar si in conditii de iluminare ambientala slaba. Cele 4 butoane permit setarea testerului.

Acesta dispune de baterie interna de 1000mAh, reincarcabila prin cablu MicroUSB cu orice incarcator de telefon capabil de 5VDC.

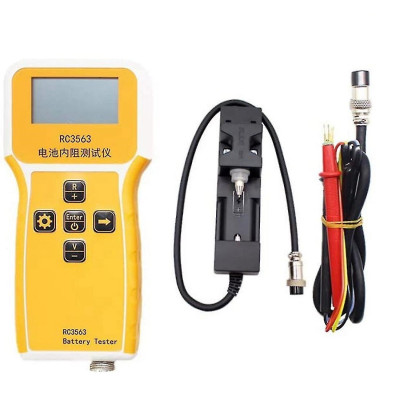

In pachet este inclus testerul impreuna cu sonda tip pix cu arc, sonda cu cleste si suport reglabil pentru baterii ce permite introducerea si masurarea rapida a celulelor precum 18650.

Acest tester poate masura si rezistenta AC a condensatorilor si a rezistenta rezistorilor.

Specificatii:

Tensiune alimentare: 5VDC, prin cablu MicroUSB

Baterie: interna

Capacitate baterie: 1000mAh aproximativ

Material: ABS

Culoare: Portocaliu sau Galben, poate varia

Viteza de Masurare: 5 masuratori/secunda

Ajustari: Corectie separata pentru rezistenta si tensiune

Acuratete Rezistenta: 0.5%

Acuratete Tensiune: 0.5%

Interval de Masurare Rezistenta: 0.0001mΩ~200Ω

Interval de Masurare Tensiune: 0.0001V~±100V curent direct

Domenii de Rezistenta: 6 domenii, automat si manual

Domenii de Tensiune: 3 domenii, automat si manual

Parametri de Testare: Rezistenta AC, Tensiune DC

Frecventa: AC 1kHz

Curent: 50mA la 20mΩ; 5mA la 200mΩ/2Ω; 0.5mA la 20Ω/200Ω

Setari Fabrica: Restabilire la setarile de fabrica cu o singura apasare de buton

Economisire Energie: Oprire automata dupa 10 minute de inactivitate

Afisaj: Ecran LCD, citire directa

Limba: Chineza si Engleza, comutabile

Dimensiuni: 166mm x 80mm x 28mm

Utilizare:

Sonda de test tip pix vine fara terminali inserati. Acestia sunt livrati intr-o punguta si este necesara introducerea acestora in varfuri. Introduceti pana la capat, impingand capetele pe o suprafata plana.

Porniti testerul din butonul ENTER prin apasare lunga. Setati intervalul de masurare ale rezistentei prin apasarea R+ si al tensiunii prin V- daca este necesar (recomandam sa mentineti testerul in modul automat.

Conectati testerul la bateria care urmeaza sa fie testata folosind proba, clestele sau suportul, in functie de tipul ales.

Efectuati masuratorile si cititi rezultatele pe afisajul mare al testerului. In cazul in care folosit conectat la PC, puteti citi si memora valorile direct din calculator.

Folositi corectiile de rezistenta si tensiune pentru ajustari, doar daca este necesar.
