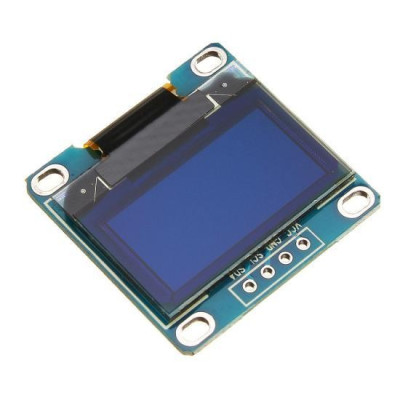

OLED-Display 0,96" I2C IIC Blau

OLED-Display 0,96 Zoll, blaue Farbe, kompatibel mit Arduino und anderen Entwicklungsboards. Dank der I2C- und IIC-Kommunikationsschnittstelle ideal für kleine Projekte.

Dieses Display benötigt keine Hintergrundbeleuchtung (diese wird durch die Pixel vorgegeben)

Spezifikationen:

Hohe Auflösung: 128X64

Sichtwinkel: >160°

Extrem niedriger Verbrauch: 0,08 W

Versorgungsspannung: DC 3V-5V

Betriebstemperatur: -30 ~70 Grad

Abmessungen mm: 29 x 27,5 x 4,3

Abmessungen des aktiven Displays mm: 26,5 x 14,8

Unterstützung: IIC, I2C

Kompatibel auf I/O-Ebene direkt mit Mikrocontrollern an 3,3V und 5V (kompatibel direkt, ohne Konverter)

Chip: SSD1306

Die IIC-Kommunikation belegt eine Mindestanzahl an Pins.

Beschreibung der Pins:

GND: Masse

VCC: 3,3 V oder 5 V

SCL: IIC-Taktleitung

SDA: IIC-Datenleitung

Anweisungen:

Anmeldung:

GND --------> GND

VCC --------> 3,3V

SCL --------> A5

SDA --------> A4

Löschen Sie alle Bibliotheken, die mit der Anzeige in Konflikt geraten könnten, und installieren Sie die Bibliotheken Adafruit_GFX und Adafruit_SSD1306 ( Extras -> Bibliotheken verwalten -> Suche ).

Testcode:

#es beinhaltet // Enthält eine Kerngrafikbibliothek für die Anzeige

#es beinhaltet // Adafruit_SSD1306-Bibliothek einbinden, um die Anzeige anzusteuern

Adafruit_SSD1306-Anzeige (128, 64); // Anzeige erstellen

#es beinhaltet // Eine benutzerdefinierte Schriftart hinzufügen

#es beinhaltet // Eine benutzerdefinierte Schriftart hinzufügen

int Variable1; // Erstellen Sie eine Variable, um etwas Dynamisches auf dem Display anzuzeigen

void setup() // Beginn des Setups

{

Verzögerung(100); // Diese Verzögerung wird benötigt, damit die Anzeige initialisiert wird

display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // Initialisieren Sie die Anzeige mit der I2C-Adresse 0x3C

display.clearDisplay(); // Puffer löschen

display.setTextColor(WHITE); // Farbe des Textes festlegen

display.setRotation(0); // Ausrichtung festlegen. Geht von 0, 1, 2 oder 3

display.setTextWrap(false); // Standardmäßig sind lange Textzeilen so eingestellt, dass sie automatisch in die Spalte ganz links umgebrochen werden.

// Um dieses Verhalten zu überschreiben (damit der Text auf der rechten Seite der Anzeige verläuft – nützlich für

// Laufschrift-Effekte), verwenden Sie setTextWrap(false). Das normale Wickelverhalten wird wiederhergestellt

// mit setTextWrap(true).

display.dim(0); //Helligkeit einstellen (0 ist maximal und 1 ist etwas dunkel)

} // Ende des Setups

void loop() // Beginn der Schleife

{

Variablen1++; // Variable um 1 erhöhen

if(Variable1 > 150) // Wenn Variable1 größer als 150 ist

{

Variable1 = 0; // Variable1 auf 0 setzen

}

// Variable1 in einen String umwandeln, damit wir die Textausrichtung nach rechts ändern können:

// Es kann auch zum Hinzufügen oder Entfernen von Dezimalzahlen verwendet werden.

char string [10] ; // Erstelle ein Zeichenarray mit 10 Zeichen

// Float in einen String umwandeln:

dtostrf(Variable1, 3, 0, string); // ( , , , )

display.clearDisplay(); // Lösche die Anzeige, damit wir sie aktualisieren können

display.setFont(&FreeMono9pt7b); // Legen Sie eine benutzerdefinierte Schriftart fest

display.setTextSize(0); // Textgröße festlegen. Wir verwenden eine benutzerdefinierte Schriftart, daher sollten Sie immer die Textgröße 0 verwenden

// Text drucken:

display.setCursor(0, 10); // (x, y)

display.println("Hallo"); // Zu druckender Text oder Wert

// Dreieck zeichnen:

display.drawTriangle(40,40, 50,20, 60,40, WEISS); // Dreieck zeichnen. X- und Y-Koordinaten für drei Eckpunkte, die das Dreieck definieren, gefolgt von einer Farbe

// Gefülltes Dreieck zeichnen:

display.fillTriangle(0,63, 15,45, 30,63, WEISS); // Gefülltes Dreieck zeichnen. X- und Y-Koordinaten für drei Eckpunkte, die das Dreieck definieren, gefolgt von einer Farbe

// Linie zeichnen:

display.drawLine(40, 63, 70, 63, WHITE); // Linie zeichnen (x0,y0,x1,y1,color)

// Kreise zeichnen:

display.drawCircle(47, 36, 20, WHITE); // Kreis zeichnen (x, y, Radius, Farbe). X und Y sind die Koordinaten für den Mittelpunkt

// Zeichne einen gefüllten Kreis:

display.fillCircle(12, 27, 10, WHITE); // Gefüllten Kreis zeichnen (x, y, Radius, Farbe). X und Y sind die Koordinaten für den Mittelpunkt

// Abgerundetes Rechteck zeichnen und füllen:

display.fillRoundRect(58, 0, 18, 18, 5, WHITE); // Ausgefülltes abgerundetes Rechteck zeichnen (x, y, Breite, Höhe, Farbe)

// Es wird von der Position nach unten rechts gezeichnet

// Rechteck zeichnen:

display.drawRect(79, 0, 49, 27, WHITE); // Rechteck zeichnen (x, y, Breite, Höhe, Farbe)

// Es wird von der Position nach unten rechts gezeichnet

display.setFont(&FreeMonoBold12pt7b); // Legen Sie eine benutzerdefinierte Schriftart fest

// Variable linksbündig ausgeben:

display.setCursor(83, 20); // (x, y)

display.println(Variable1); // Zu druckender Text oder Wert

// Abgerundetes Rechteck zeichnen:

display.drawRoundRect(79, 37, 49, 27, 8, WHITE); // Abgerundetes Rechteck zeichnen (x, y, Breite, Höhe, Radius, Farbe)

// Es wird von der Position nach unten rechts gezeichnet

// Variable mit rechter Ausrichtung ausgeben:

display.setCursor(83, 57); // (x, y)

display.println(string); // Zu druckender Text oder Wert

display.display(); // Alles drucken, was wir zuvor festgelegt haben

} // Ende der Schleife
