Driver digital motor pas cu pas, DM556, 2 faze, 20-50V, 0.5-5.6A

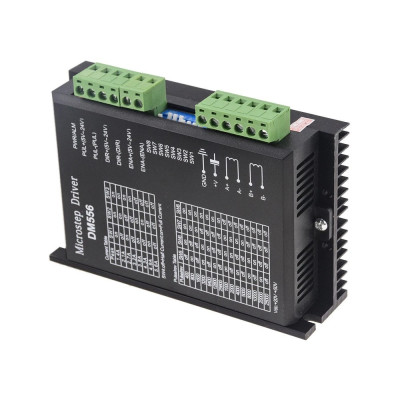

Driver motor pas cu pas (stepper), DM556, compatibil cu motoare Nema17 si Nema23, proiectat sa ofere performanta optima, eficienta si fiabilitate intr-o varietate larga de aplicatii industriale si de automatizari. Acest driver digital pas cu pas utilizeaza tehnologie avansata pentru a asigura o miscare lina si precisa, reducand in acelasi timp zgomotul motorului si consumul de energie.

Driverul DM556 reduce semnificativ zgomotul motorului la toate vitezele, oferind o functionare extrem de silentioasa.

Implementeaza tehnici avansate pentru a elimina instabilitatea la frecvente medii, optimizand astfel cuplul si performanta motorului.

Functii de Auto-Testare si Auto-Configurare, caracteristici ce permit driverului sa se adapteze si sa ofere raspunsuri optime cu diferite tipuri de motoare pas cu pas, asigurand o integrare usoara si eficienta maxima.

Se pot selecta dintr-o gama larga de rezolutii de microstep, de la pas complet pana la 25600 de microsteps pe revolutie, pentru o miscare ultra-lina si o pozitionare extrem de precisa.

Suporta o tensiune de intrare de la 20VDC la 50VDC, oferind flexibilitate in alegerea sursei de alimentare si a motorului pas cu pas utilizat.

Foloseste switch-uri ce definesc setarile de functionare a driverului. Pe driver sunt imprimate toate configuratiile posibile. Acesta permite ajustarea fina a curentului si a rezolutiei de microstep prin switch-uri DIP, oferind control complet asupra performantei motorului.

Curentul de iesire este programabil intre 0.5A si 5.6A, permitand utilizarea cu o gama larga de motoare pas cu pas.

Este capabil sa accepte o frecventa de intrare a impulsurilor de pana la 200kHzpermitand o controlare rapida si precisa a motorului.

Functie Reductie Automata a Curentului in Repaus ce reduce curentul cand motorul nu este in miscare, economisind energie si minimizand generarea de caldura.

Suporta atat modul PUL/DIR, cat si CW/CCW, oferind flexibilitate in controlul directiei si miscarii motorului.

Include protectii impotriva supraincalzirii, supra-tensiunii si scurt-circuitului, asigurand functionarea sigura si fiabila a sistemului pe termen lung.

DM556 ofera pini dedicati pentru semnalele PUL+, PUL-, DIR+, DIR-, ENA+ si ENA-, facilitand conectivitatea si configurarea simpla cu majoritatea sistemelor de control.

Racirea driverului este realizata prin radiatorul metalic integrat. In caz de supraincalzire este recomandata adaugarea unui ventilator pentru racire activa.

Specificatii:

Tensiune de Alimentare: 20 - 50VDC

Curent de Iesire: 0.5 - 5.6A (4.0 RMS)

Curent semnal logic: 7 - 16mA, recomandat 10mA

Frecventa de Intrare a Impulsurilor: 0 - 200kHz

Microstepping Programabil: 400 - 25600 pasi/revolutie

Faze: 2

Racire: Radiator metal integrat

Rezistenta izolatie: 500M Ohm

Motoare recomandate: Nema17, Nema23

Functii: Include Anti-Resonance, Auto-Configuration si Automatic Idle-Current Reduction

Moduri de Operare: Suporta atat PUL/DIR, cat si CW/CCW

Protectii: Protectie la supraincalzire, supra-tensiune si scurt-circuit

Dimensiuni: 118 x 75.5 x 34mm

Pini de Semnal:

PUL+ & PUL- (Puls): Acesti pini reprezinta semnalul de puls. In modul puls/directie (pulse/direction), aceasta intrare reprezinta semnalul de puls, activandu-se la fiecare muchie ascendenta sau descendenta (configurabil prin software). In modul dublu puls (pulse/pulse), aceasta intrare reprezinta impulsul pentru rotatie in sensul acelor de ceasornic (CW), activ atat la nivel inalt cat si la nivel scazut (configurabil prin software). Pentru o raspuns fiabil, latimea pulsului trebuie sa fie mai mare de 2.5µs. Conectati rezistori in serie pentru limitarea curentului atunci cand se utilizeaza +12V sau +24V.

DIR+ & DIR- (Directie): In modul puls unic, acest semnal are niveluri de tensiune scazut/inalt, reprezentand cele doua directii de rotatie ale motorului; in modul dublu puls (configurabil prin software), acest semnal reprezinta impulsul pentru rotatie in sens invers acelor de ceasornic (CCW), activ atat la nivel inalt cat si la nivel scazut. Pentru o miscare fiabila, semnalul DIR trebuie sa precede semnalul PUL cu cel putin 5µs. 4-5V cand DIR este HIGH, 0-0.5V cand DIR este LOW. Directia de rotatie este, de asemenea, influentata de modul in care sunt conectate firele bobinei motorului la driver.

ENA+ & ENA- (Enable): Acest semnal este utilizat pentru activarea/dezactivarea driverului. Nivelul inalt (semnal de control NPN, semnalele de control PNP si diferentiale sunt contrare, adica nivel scazut pentru activare) activeaza driverul, iar nivelul scazut il dezactiveaza. De obicei, este lasat neconectat (activat).

Pini de Alimentare si Conexiuni Motor:

+Vdc: Sursa de alimentare, intre 20-50 VDC, luand in considerare fluctuatiile de tensiune si tensiunea EMF

GND: Masa, GND

A+, A-: Faza A a motorului

B+, B-: Faza B a motorului
