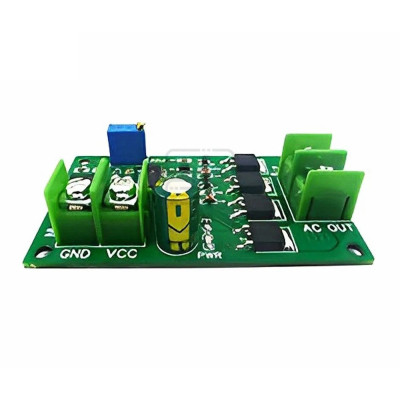

Modul invertor 12VDC la 12VAC, 50Hz, 100W, IV1212TA

Modulul invertor de tensiune de la 12VDC la 12VAC, IV1212TA, capabil sa converteasca 12V DC la 12V AC, unda patrata, frecventa iesire 50Hz si o putere maxima de pana la 200W (doar cu racire activa, altfel 100W).

Modulul are protectie anti-inversare la intrare, asigurand o utilizare sigura. Performanta produsului este stabila, iar frecventa de iesire poate fi reglata fin.

Plaja de tesniune maxima suportata pe intrare este intre 8VDC si 15VDC, cu recomandare de folosire la 12VDC. Puterea de intrare trebuie sa fie de 1.5 ori puterea de iesire maxima.

Modulul nu dispune de reglaj tensiune de iesire, aceasta fiind egala cu tensiunea de intrare.

Pentru a asigura o functionare sigura conectati sigurante fuzibile de 10A in serie atat cu intrarea cat si cu iesirea.

Poate fi folosit impreuna cu un transformator 12VAC-220VAC pentru a transforma tensiunea de 12VAC de la iesire in 220VAC. Acest transformator poate fi achizitionat separat.

Specificatii:

Tensiune de Intrare: DC12V (aplicabila intre DC8V si 15V)

Tensiune de Iesire: AC12V (egala cu tensiunea de intrare

Forma de Unda la Iesire: Unda patrata AC

Frecventa de Iesire: 50Hz, ajustabila fin

Curent de Iesire: Maxim 10A (necesita echipament de racire pentru curent mare)

Putere de Iesire: Pana la 200W cu echipament de racire, 100W fara racire

Temperatura de Operare: -25℃~85℃

Dimensiuni mm: 66 x 40mm

Utilizare:

Asigurati-va ca tensiunea de intrare este stabila intre 8V si 15V DC.

Conectati sursa de alimentare la modulul invertor.

Conectati dispozitivul sau sarcina la iesirea de AC12V a invertorului.

Pentru utilizarea la curent mare, asigurati-va ca modulul este echipat cu un sistem de racire adecvat.

Recomandat sa folositi un fuzibil de 10A la iesire si la intrare pentru protectie.

Indicatii:

Tipul de Transformator: Nu utilizati transformatoare cu inductanta de scurgere sau transformatoare de inalta frecventa cu acest invertor, deoarece acestea pot deteriora modulul.

Dependenta Tensiunii de Iesire de Transformator: Tensiunea de iesire fara sarcina a invertorului depinde de raportul de transformare al transformatorului si de tensiunea de intrare. Daca tensiunea de iesire fara sarcina este normala, puterea transformatorului poate scadea semnificativ sub sarcina.

Puterea Transformatorului: In cazul transformatoarelor cu mai multe infasurari, este important sa alegeti infasurarea potrivita pentru tensiunea dorita. Producatorii de transformatoare pot distribui puterea totala in mod inegal intre diferitele infasurari. De exemplu, in cazul unui transformator de 500W cu infasurari de 28V, 9V si 12V, majoritatea puterii poate fi alocata infasurarilor de 28V, lasand mai putina putere pentru cele de 9V si 12V.

Consideratii despre Cabluri si Baterii: Verificati daca firele de intrare sunt suficient de groase si daca bateria are capacitatea necesara. Bateriile mici, firele subtiri si transformatoarele de mica putere nu pot produce puterea maxima a placii.

Raportul de Transformare si Tensiunea de Iesire: Raportul de transformare afecteaza tensiunea de iesire, adica relatia dintre numarul de spire (infasurari) de pe bobina primara si numarul de spire de pe bobina secundara influenteaza tensiunea de iesire a transformatorului. De exemplu, un transformator de televizor alb-negru care utilizeaza 220V (primara) pentru a dubla 17V (secundara) poate produce doar o tensiune de aproximativ 155V.
