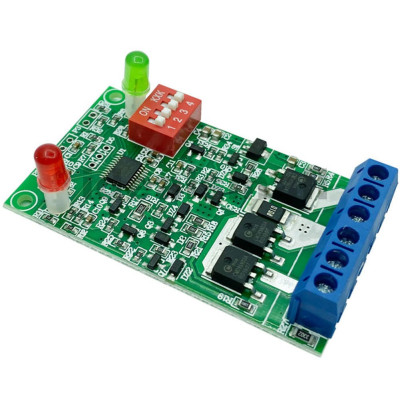

Modul control lampa solara, incarcare baterie litiu 1S, 2S, 3S
zoom_out_map
chevron_left chevron_right

Imaginile produselor au caracter informativ si pot prezenta diferente minore, in functie de lot si de furnizor. Este posibil ca specificatiile si pretul produselor sa fie modificate fara preaviz. Facem tot posibilul sa adaugam in pagina produselor specificatii cat mai exacte si corecte dar este posibil ca acestea sa nu fie in totalitate corecte. in cazul in care identificati un astfel de caz, va rugam sa ne semnalati acest lucru.

Produsul este destinat specialistilor si necesita personal calificat si autorizat. Produsul nu include instructiuni de asamblare/utilizare. Punerea in functiune a produsului de catre persoane necalificate duce la pierderea garantiei conform Termenilor si Conditiilor din site.

Modul control lampa solara, incarcare baterie litiu 1S, 2S, 3S

50,94 RON
cu TVA inclus

Adauga la favorite

Trebuie sa te autentifici
  LIVRARE GRATUITA

Adauga in cos produse in valoare de 130 Ron

  EXPEDIERE RAPIDA

Expediere din stoc in 24H

  DISCOUNT 5%

La toate comenzile minim 500 Ron

Modul de control pentru lampi solare cu baterie litiu de 3.7V, 7.4V si 11.1V, este un circuit integrat destinat utilizarii in iluminatul solar de gradina dar poate fi folosit si la alte tipuri de automatizari, in functie de configurarea acestuia.

Modulul recunoaste automat tipul de baterie conectat (1S, 2S sau 3S) in functie de tensiunea de intrare.

Dispune de intrare pentru panou solar (tensiunea acestuia nu trebuie sa depaseasca valoarea 1.5 x Tensiune Acumulator incarcat), intrare baterie si iesire consumator. Panoul solar se conecteaza ULTIMUL!

Pe placa exista indicatoare LED ce indica starea de incarcare si descarcare a acumulatorului.

Intrerupatorul compus din 4 segmente seteaza modul de functionare al modulului prin selectarea timpului NO (Normal Deschis) de functionare al consumatorului conectat, in intervale dupa cum urmeaza:

Acesta include protectie impotriva supraincarcarii si descarcarii excesive, asigurand functionare stabila. Placa suporta trei moduri de operare: control lumina, control timp si mod deschis permanent. Utilizeaza modul de incarcare PWM pentru o functionare sigura si fiabila.

Modulul monitorizeaza si protejeaza acumulatorul de tensiuni excesive sau prea scazute dupa cum urmeaza:

- Pentru o baterie de 3.7V, tensiunea de incarcare completa este de 4.2V, iar protectia la descarcare excesiva se activeaza la 3.2V.

- Pentru o baterie de 7.4V, tensiunea de incarcare completa este de 8.4V, iar protectia la descarcare excesiva se activeaza la 6.4V.

- Pentru o baterie de 11.1V, tensiunea de incarcare completa este de 12.6V, iar protectia la descarcare excesiva se activeaza la 9.6V.



Specificatii:

Tensiune de Intrare: ≤30VDC

Tensiune Panou: 19VDC, Panou solar, maxim 50% in plus fata de tensiunea finala a acumulatorului

Mod de Incarcare: PWM

Curent Nominal: 3A

Putere maxima panou: 10W

Protectie: Protectie la suprasarcina, tensiune scazuta, supra-tensiune si scurtcircuit



Conectare:

BATERIA SE CONECTEAZA PRIMA! Urmeaza consumatorul si LA FINAL PANOUL!

9739
23.90 g
