Modul Powerbank pentru 4S, QC4.0, QC3.0, PD, 5A, 100W, setabil 2S, 3S, 5S si 6S

Modul Powerbank cu tehnologie avansata, proiectat pentru a-ti asigura o incarcare rapida si sigura pentru dispozitivele tale mobile. Cu suport pentru Quick Charge 4.0, Quick Charge 3.0 si Power Delivery, acest power bank iti permite sa iti incarci dispozitivele preferate precum telefoane, tablete sau laptopuri, cu viteza si eficienta maxima. Cu o capacitate de 100W si pana la 5A si suport pentru incarcarea simultana a mai multe dispozitive, acesta devine partenerul ideal in calatorii, la birou sau acasa.

Modulul este unul aparte deoarece permite conectarea unor acumulatori in configuratie 4S (pre-setat din fabrica) ce pot fi incarcati direct cu incarcatoare pe 5V sau standarde QC si PD. Celulele individuale trebuiesc conectate la placa (functie BMS) pentru a permite monitorizarea tensiunilor acumulatorilor si a oferi protectie in cazul in care apar dezechilibre majore in nivelul de incarcare individual al celulelor. Placa prezinta doar 4 paduri pentru conectarea liniei de balans. In cazul folosirii 6S LiFePO4 spre exemplu, nu se va mai conecta linia de balans dar functia de monitorizare de siguranta nu va fi activa.

Cu o serie de modificari simple, acest modul poate fi configurat sa functioneze si in configuratie 2S, 3S, 5S si 6S (doar LiFePO4) sau cu celule de tip Litiu-Ion sau LiFePO4 cu o tensiune setabile de 4.15V/4.2V/4.35V/4.4V/3.65V. Poate fi de asemenea modificata si capacitatea bateriei, puterea maxima a modulului sau chiar si temperatura maxima admisa a bateriei (detectata in termistor).

Placa prezinta 5 porturi USB: 2x Type-A Mama, 1x Type-C atat pentru incarcare cat si pentru descarcare, 1x MicroUSB, 1x Lightning, 1x Mufa 5.5x2.5mm.

Acest modul power bank este echipat cu Quick Charge 4.0, Quick Charge 3.0 si Power Delivery, oferind compatibilitate cu o gama larga de dispozitive, de la telefoane inteligente la tablete si laptopuri.

Cu o putere maxima de 100W, acest power bank iti permite sa incarci chiar si cele mai inalte cerinte energetice ale dispozitivelor tale, cum ar fi laptopuri si alte dispozitive de mare consum.

Acest power bank utilizeaza baterii tip 18650 dispuse intr-o configuratie 4S (serie), oferind o capacitate generoasa pentru o utilizare indelungata.

Afisajul modulului iti arata nivelul actual de incarcare a power bank-ului, astfel incat sa poti monitoriza cu usurinta starea acestuia.

Cu un modul de protectie termica integrat, power bank-ul monitorizeaza si intervine atunci cand se atinge temperatura critica in acumulatori pentru a asigura o functionare sigura si eficienta.

Recomandari:

Portul DC este doar pentru incarcarea Powerbank, nu pentru descarcare.

Firele conectate intre modul si acumulator trebuie sa fie capabile sa suporte pana la 10A. Recomandam folosirea firelor 16AWG.

Placa de baza are propriul sau cip de protectie, care sustine doar 2-5 linii in serie. Bateria de fosfat de fier cu litiu de 6 in serie necesita propria sa placa de protectie, iar curentul de protectie la supratensiune a placii de protectie trebuie sa fie mai mare de 15A, in caz contrar nu poate functiona normal, ceea ce va deteriora grav cipul placii de baza.

Datorita curentului ridicat la capatul bateriei, bateria trebuie sudata cu fir gros pentru testare. Nu este permis sa utilizati clema crocodil pentru a fixa pad-ul pentru a testa incarcarea si descarcarea. Arderea modulului folosit impropriu duce la pierderea garantiei.

Bateriile de 18650 de 4,15V/4,2V/4,35V/4,4V, polimer si litiu ternar pot fi folosite pentru realizarea bateriei. Se poate utiliza un monomer mare. Capacitatea unui singur sir de baterii nu trebuie sa depaseasca 25000mAh, iar afisajul va fi inexact daca depaseste capacitatea. Se suporta baterii de fosfat de fier cu litiu de 3,65V, NU baterii uscate de unica folosinta, nichel hidrogen, nichel crom, baterii cu plumb, etc. Bateria trebuie sa fie formata din cel putin 2 in serie si cel mult 6 in serie, iar tensiunea totala nu trebuie sa depaseasca 23V. Capacitatea minima de incarcare si descarcare al unui singur sir de celule trebuie sa fie mai mare de 10A. Daca nu, va rugam sa reduceti puterea.

Capacitatea bateriei de pe placa de baza trebuie presetata. Va rugam sa consultati instructiunile din pagina.

Sustine incarcarea flash OPO si incarcarea super rapida HW. Diferitele protocoale au puteri diferite. 65W si 100W sunt puteri ale protocolului PD. VOOC are 20W, iar SCP are 22,5W.

Bateria conectata la aceasta placa de baza trebuie sa indeplineasca cerintele si sa fie conectata in serie. Bateria folosita trebuie sa fie una de calitate (de evitat spre exemplu bateriile 18650 de 10000mAh dar care cantaresc 20 grame si costa 10 Lei. Acestea nu sunt baterii, sunt tuburi goale), cu o rezistenta interna mica. Toate celulele folosite vor fi de acelasi tip, aceeasi tensiune, aceeasi capacitate si aceeasi rezistenta interna.

Firul care conecteaza bateria la placa principala trebuie sa fie gros, iar bateria trebuie sa poata trece prin fir peste 10A fara a se incalzi.

Specificatii:

Tip baterie: Litiu-polimer

Configuratie acumualtori: 4S din fabrica, setabil 2S, 3S, 4S, 5S si 6S

Putere maxima de iesire: 100W din fabrica, setabil 27W, 30W, 45W, 60W, 65W

Porturi USB: Type-C, Lightning, MicroUSB, Type-A1 si Type-A2.

Port DC: 5.5x2.5

Tensiune alimentare port DC: 5-12VDC

Lightning: suporta intrare incarcare rapida PD2.0

Type-C: suporta intrare incarcare rapida AFC/FCP/SCP/VOOC/PD3.0/PD2.0

Suport iesire incarcare rapida: PPS/PD3.0/PD2.0/AFC/FCP/QC3+/QC3.0/QC2.0/SCP

Type-A1/Type-A2: suporta iesire incarcare rapida Apple/AFC/FCP/VOOC/QC3+/QC3.0/QC2.0/SCP

MicroUSB: suporta intrare incarcare rapida AFC/FCP/SCP

Type-C: suporta incarcare si descarcare bidirectionala rapida

Intrarea suporta tensiuni de: 5V/9V/12V/15V/20V

Iesirea PPS: suporta 3.3V-21V/3A

Iesirea PD3.0/PD2.0: suporta 5V3A/9V3A/12V3A/15V3A/20V5A

Iesirea QC2.0: suporta 5V3A/9V3A/12V3A

QC3.0: suporta tensiuni de iesire de la 5V la 12V, cu pas de 200mV

Iesirea AFC: suporta 5V3A/9V2A/12V2A

Intrarea DC: suporta tensiuni de 5V/9V/12V

Iesirea FCP: suporta 5V3A/9V2A/12V1.5A

Iesirea SCP: suporta 5V4.5A si 10V2.2A

Iesirea VOOC: suporta 5V@4A

Interfata Type-A1/Type-A2/Type-C: poate descarca in acelasi timp

Dimensiuni mm: 72 x 27 x 6mm

Folosire:

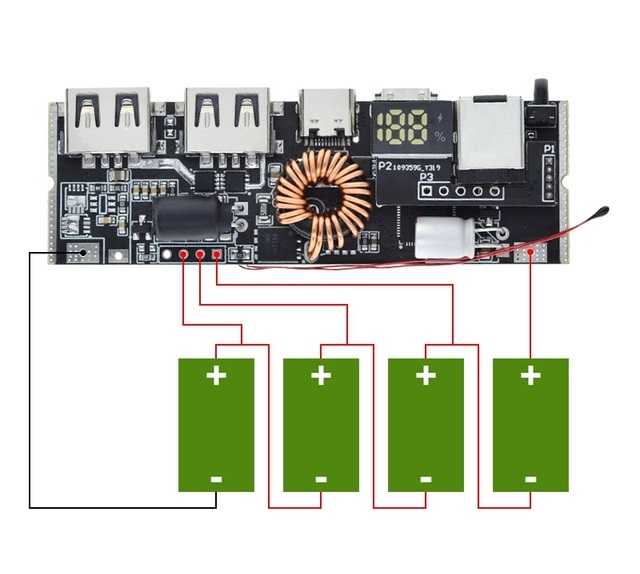

Conectare celule in 4S:

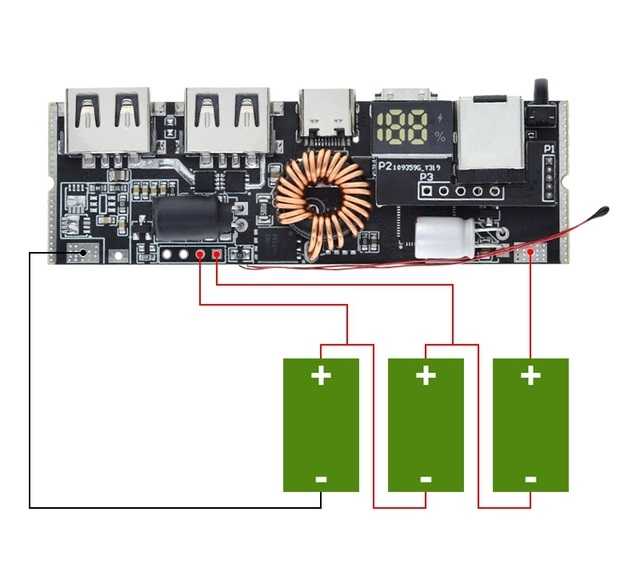

Conectare celule in 3S (dupa modificare placa):

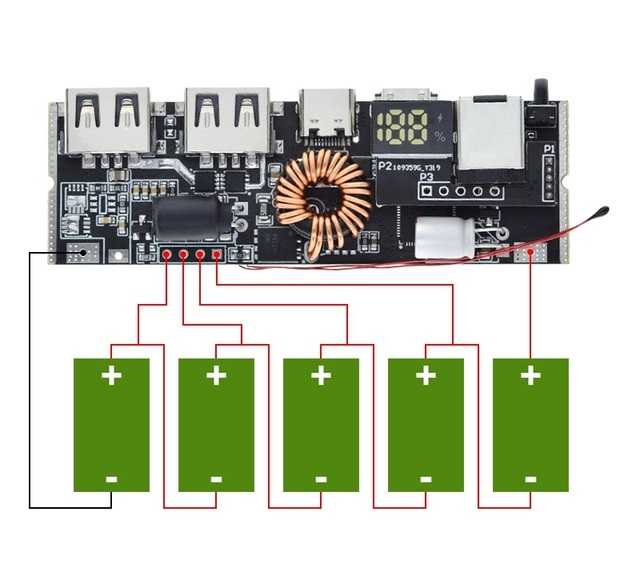

Conectare celule in 5S (dupa modifcare placa):

Modificare parametrii placa:

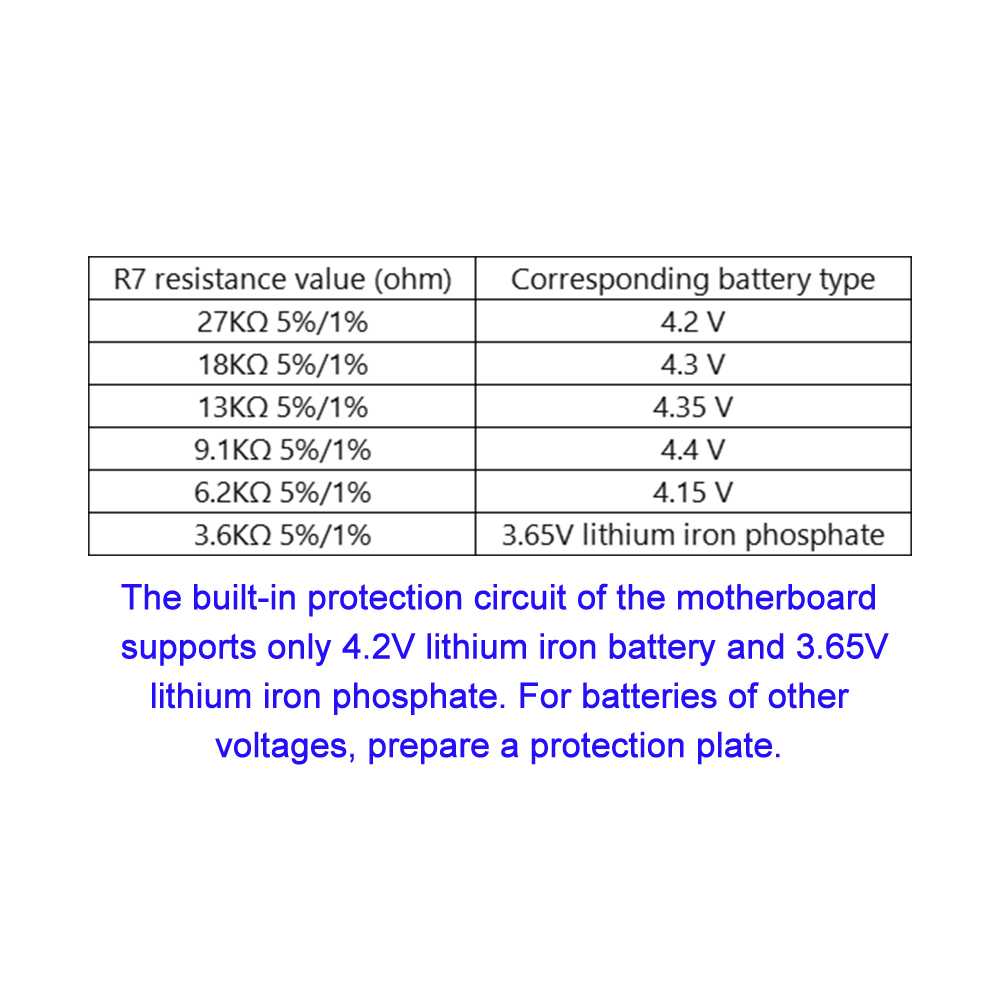

Parametrii tensiune celule:

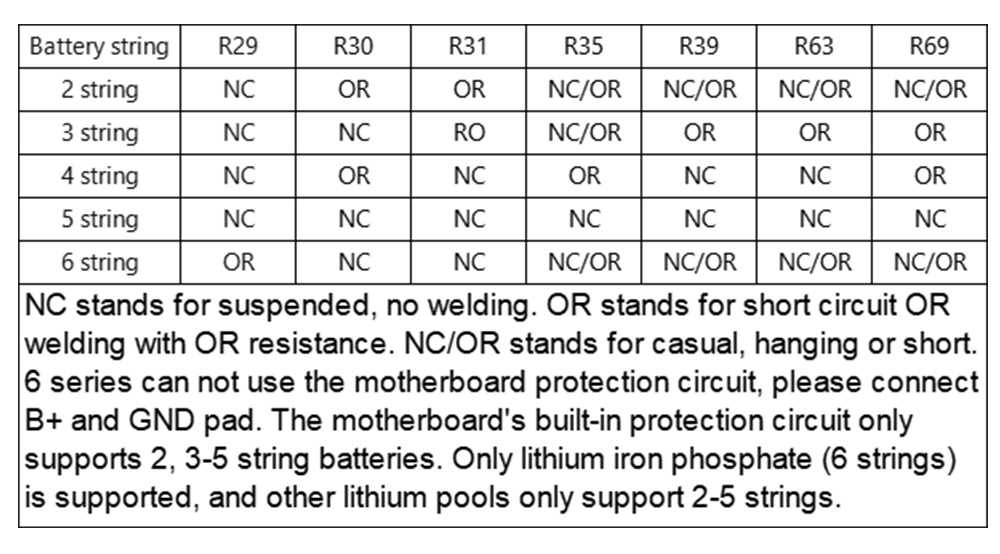

Modificare parametrii celule in serie:

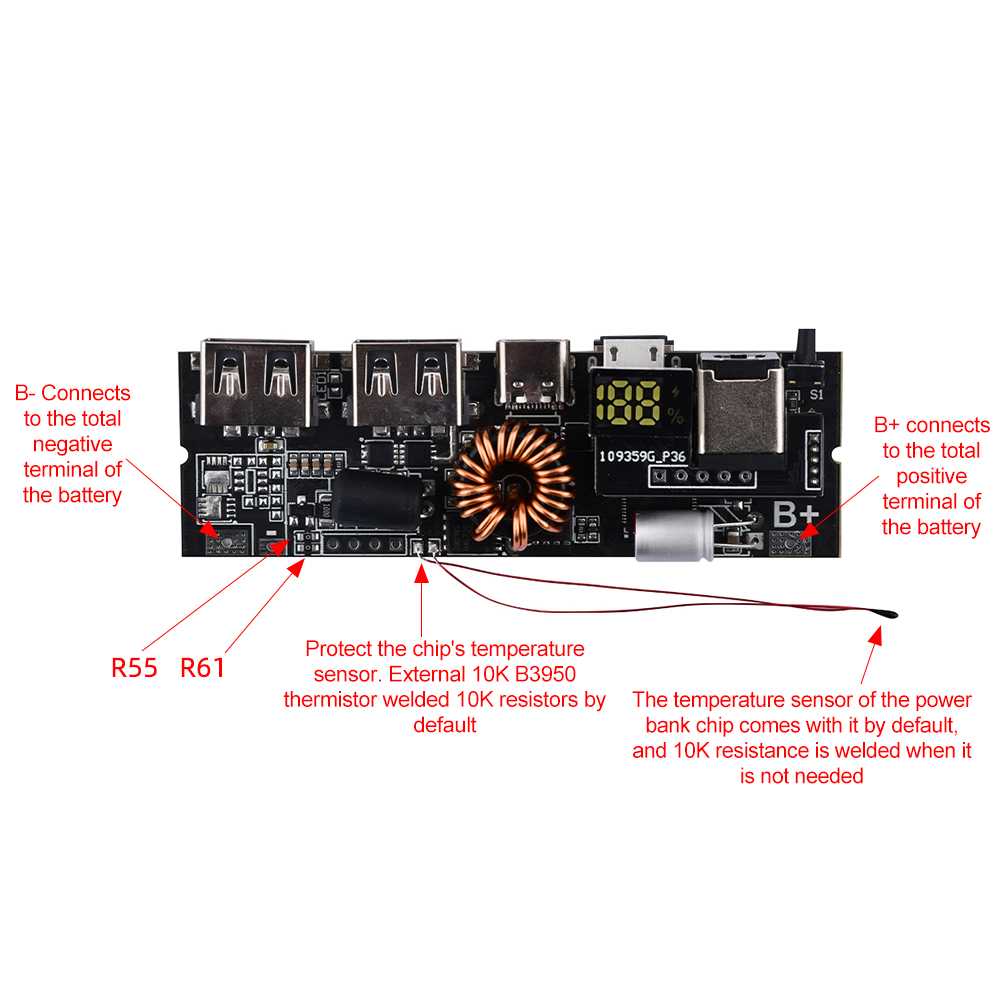

Modificare parametrii temperatura:

Modificare parametrii putere:

Modificare parametrii capacitate acumulator:
